telaio di auto RC stampato in 3D: I costruttori sviluppano un design modulare fai-da-te
Sei mesi di sviluppo: Da fragile prototipo a resistente telaio rc

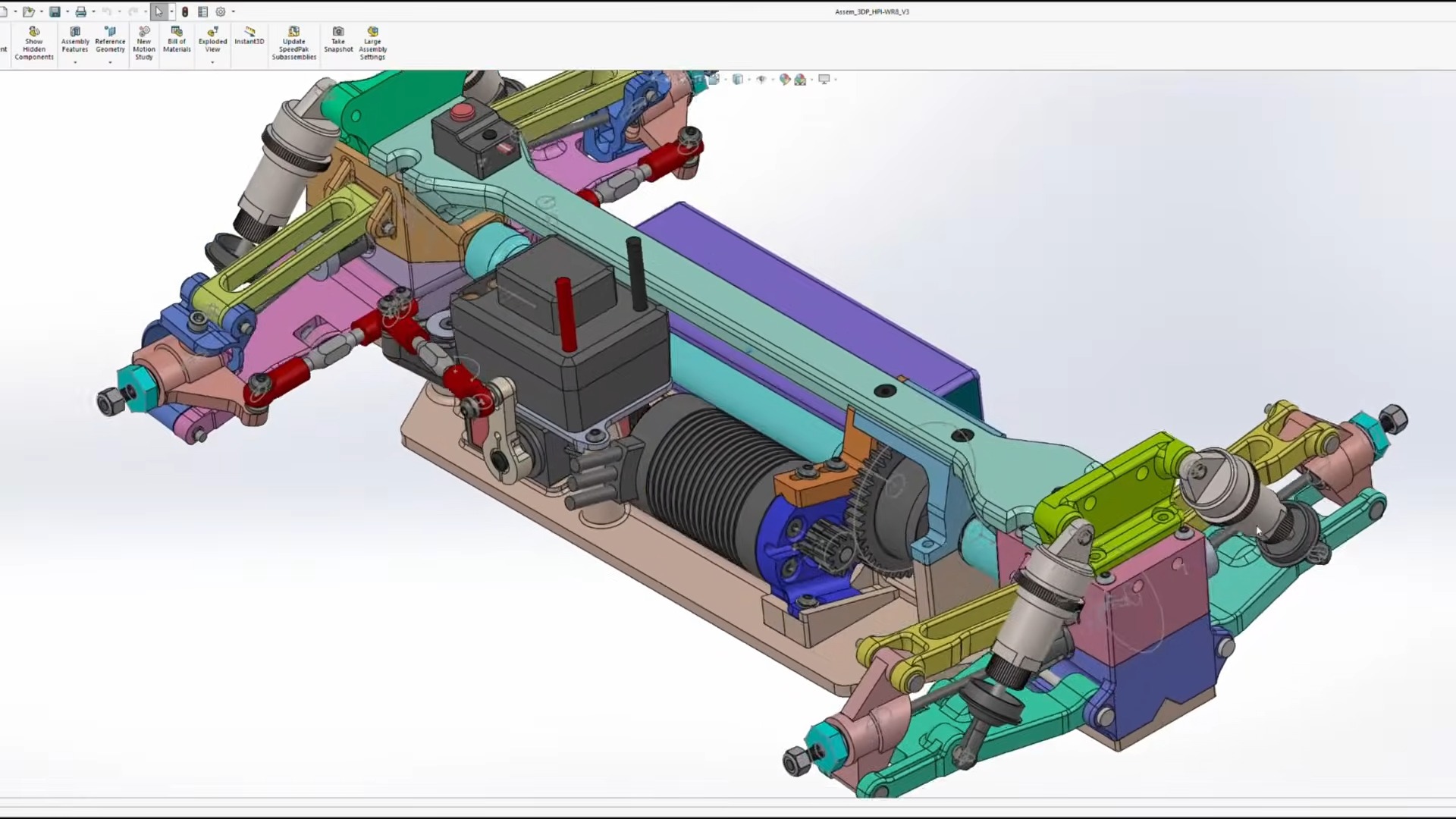

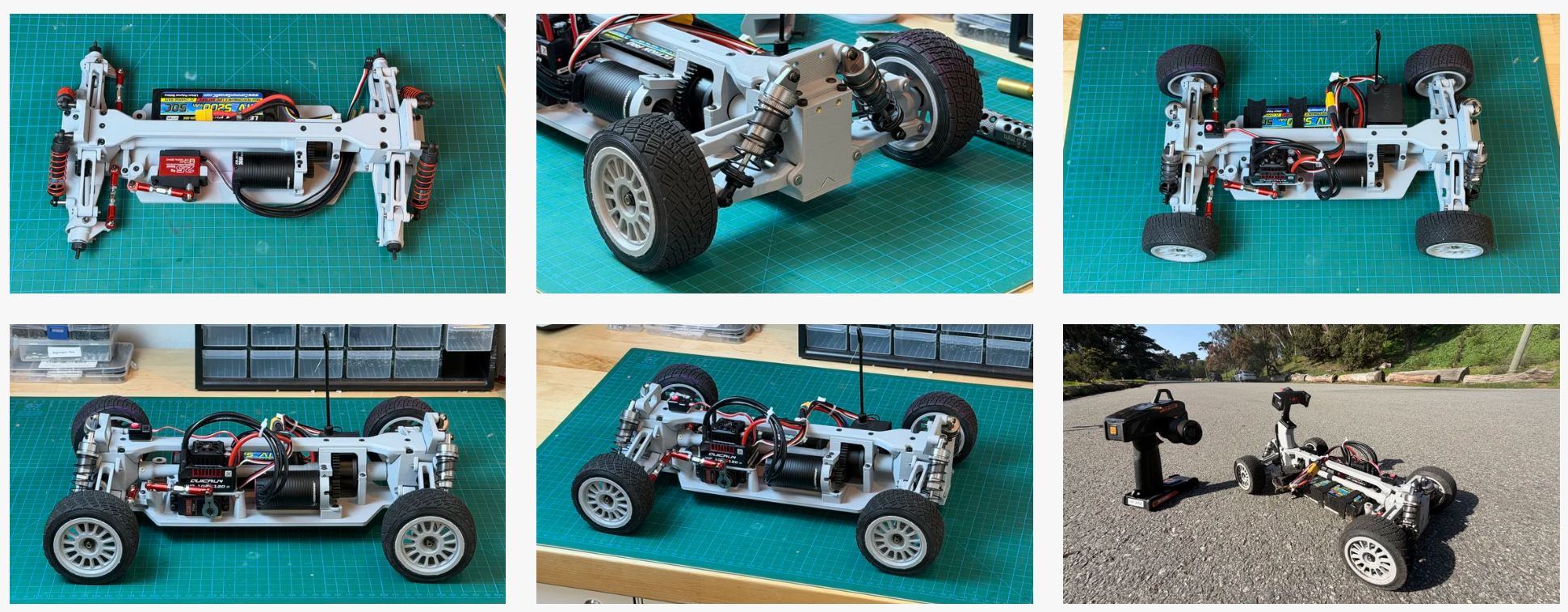

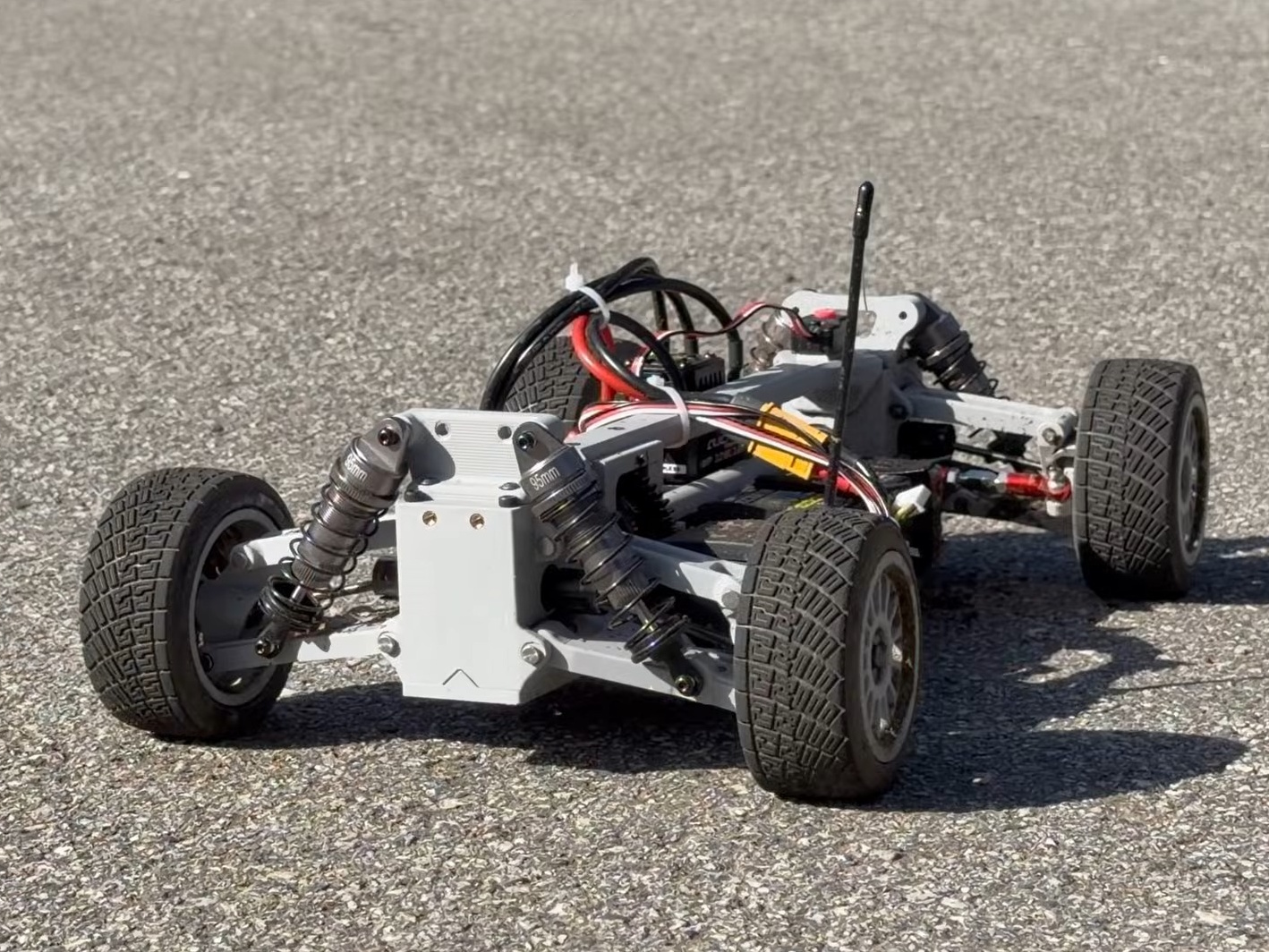

Il collettivo di creatori curv lab ha trascorso sei mesi a sviluppare un telaio completamente stampabile in 3D per auto RC. I primi prototipi hanno rapidamente rivelato i punti deboli: i componenti della trasmissione si sono guastati sotto carico, la geometria delle sospensioni era mal progettata e alcune parti si sono addirittura spezzate durante i primi test seri. Questi insuccessi hanno portato alle successive iterazioni. Il risultato è un telaio RC stampabile molto più resistente, in grado di affrontare i test del mondo reale.
Design modulare: Sostituisca le parti rotte invece di ristampare tutto
Un'altra caratteristica distintiva è che le parti del sistema possono essere riparate facilmente. Un buon esempio sono i supporti delle sospensioni, che possono essere sostituiti senza dover ristampare l'intero telaio. In questo modo è facile sperimentare diverse configurazioni di ammortizzatori. Gli utenti possono anche stampare e allegare i propri disegni personalizzati.
Il PETG come materiale di scelta
Il team ha scelto il PETG come materiale principale, una plastica che offre un buon equilibrio tra resistenza e flessibilità, pur rimanendo facile da stampare. Alcuni componenti esposti a sollecitazioni più elevate hanno dovuto essere riprogettati e rinforzati. A tal fine, gli spessori delle pareti e i modelli di riempimento sono stati ulteriormente ottimizzati.
Problemi di trasmissione risolti: I differenziali GPM sostituiscono i supporti in plastica dei cuscinetti
La trasmissione si è rivelata una delle sfide più difficili. Nelle prime versioni, i cuscinetti a sfera in acciaio si usuravano rapidamente o addirittura distruggevano i supporti in plastica più morbida. La soluzione è stata quella di sostituire le parti fortemente sollecitate con componenti in acciaio disponibili sul mercato, compresi i differenziali GPM, che si sono dimostrati molto più duraturi.
Anche gli alberi di trasmissione hanno causato dei problemi all'inizio, talvolta si spezzavano sotto il carico torsionale. Il team ha risolto il problema cambiando l'orientamento di stampa in un allineamento longitudinale, che ha aumentato notevolmente la resistenza strutturale degli alberi.
Progetto open-source: File di stampa, elenchi di parti e guida all'assemblaggio

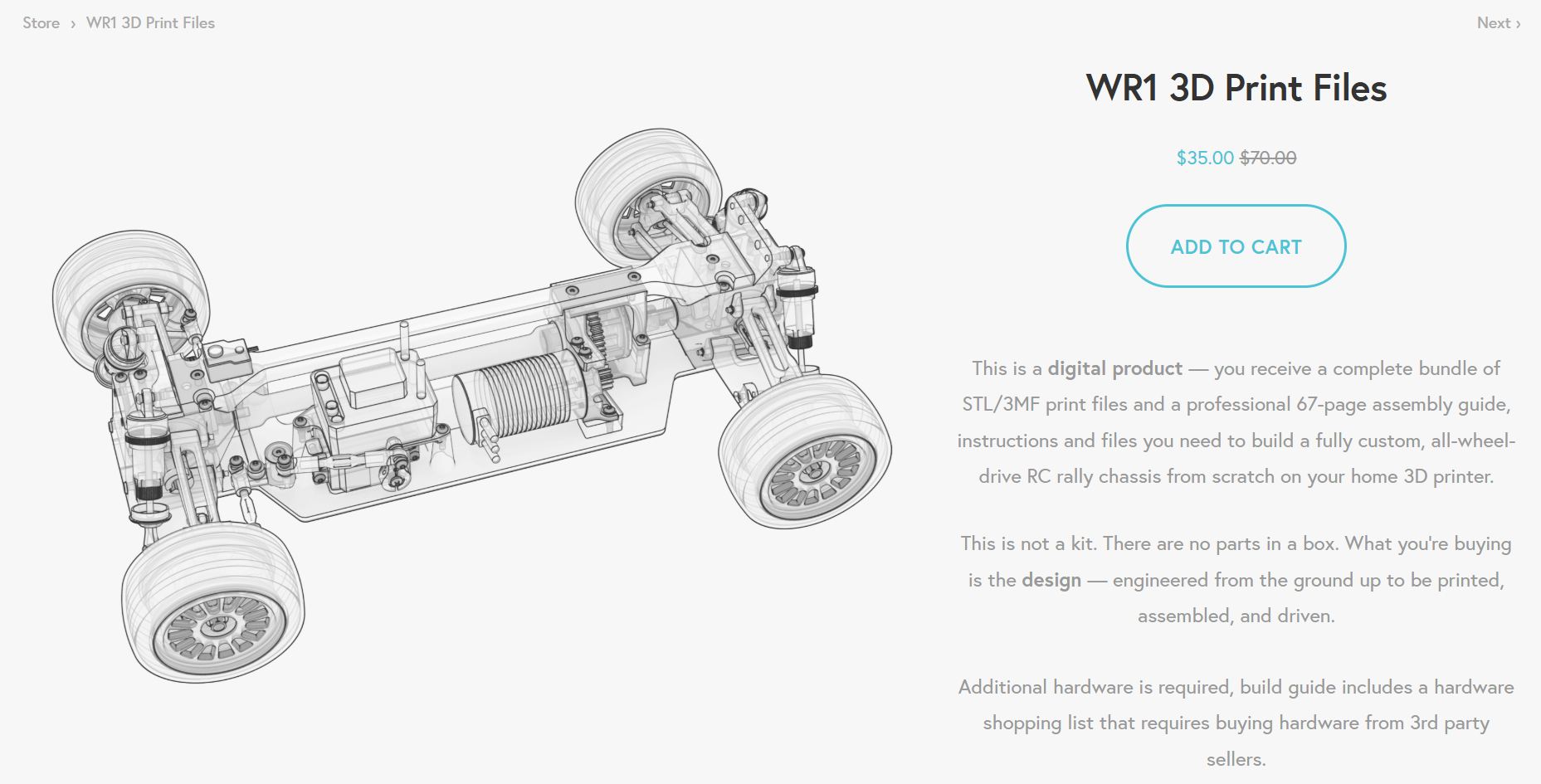

Inizialmente, tutti i file di stampa, le istruzioni di montaggio e gli elenchi delle parti erano disponibili gratuitamente. Nel frattempo, il team ha iniziato a vendere almeno i file di stampa. I file 3D per il telaio, chiamato WR1, attualmente costano 35 dollari.
Il pacchetto comprende i file STL/3MF e una guida dettagliata di 67 pagine che spiega come assemblare da zero un telaio RC rally 1/8 AWD completo utilizzando una stampante 3D domestica.
Sul sito web del progetto https://www.curvlab.com/le istruzioni per l'assemblaggio e una lista della spesa per tutte le parti aggiuntive necessarie sembrano essere ancora disponibili gratuitamente. Il team considera la costruzione come di livello principiante. La stampa di tutte le parti è stimata in circa 17 ore, mentre l'assemblaggio finale dovrebbe richiedere solo circa 1,5 ore.
