L'ASRock Z490 Phantom Gaming 4SR è la prima scheda madre ad adottare lo standard di alimentazione ATX12VO

Nuovi connettori e nuovi alimentatori
Nuovi connettori e nuovi alimentatori
Con la nuova generazione di schede madri Intel Z490, compatibile con i processori Comet Lake-S, i produttori hanno integrato nuove ed importanti caratteristiche come la compatibilità futura con lo standard PCIe 4.0. ASRock non si è limitata a questa novità e su un modello specifico ha introdotto anche il nuovo standard di alimentazione ATX12VO, presentato lo scorso marzo.
Luca Rocchi,
, , , , , ,
relazione di ricerca.
, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,


Come sappiamo, ATX12VO è una specifica progettata da Intel per rispettare le normative governative che puntano a migliorare l'efficienza degli alimentatori, in particolare in condizione di riposo (idle). Più in dettaglio, alcuni canali di tensione degli alimentatori (+3.3 V, 5 V, -12 V e +5 VSB) sono ora pilotati direttamente dalla scheda madre. L'adozione dello standard ATX12VO, oltre a richiedere una nuova generazione di alimentatori, comporta l'utilizzo di nuovi connettori sulla scheda madre passando dal classico 24-pin ad un più compatto 10-pin.

Il tema dell'efficienza energetica è un argomento molto importante soprattutto se considerato in modalità idle, ossia in quelle situazioni dove il sistema non svolge alcuna operazione e passa generalmente più tempo. Proprio in questo frangente si registra la perdita maggiore di efficienza che può essere limitata adottando il nuovo standard di Intel. Inoltre, allo stesso tempo, il controllo locale dei canali consente di aver un maggior controllo sull'erogazione della tensione in tutti quei dispositivi particolarmente sensibili come porte USB e controller audio. Il lato negativo di questa lenta transizione è rappresentato per lo più dai costi di produzione che, quanto meno agli inizi, potrebbero essere sostenuti ed incidere sul prezzo finale del prodotto.

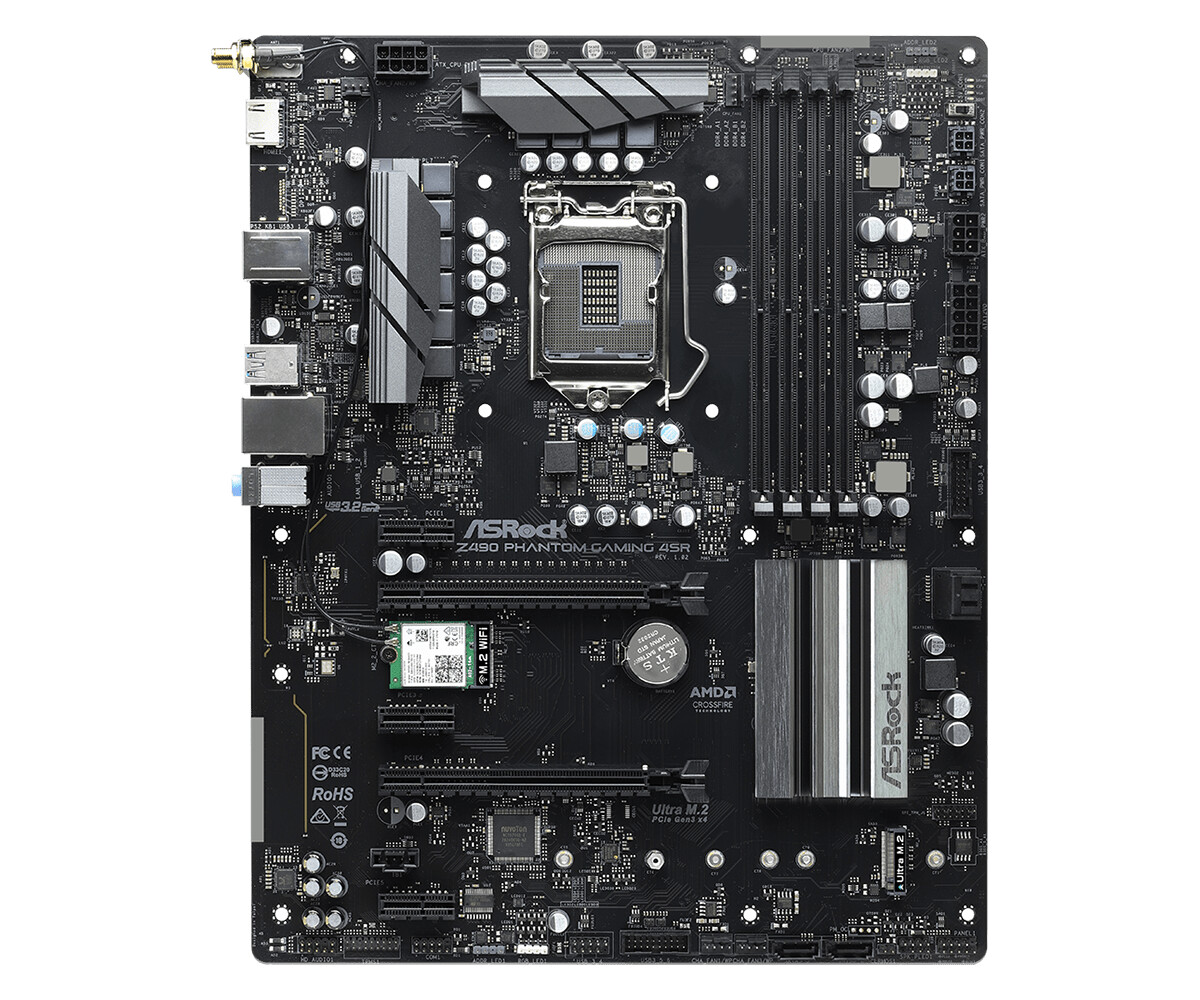

La specifica ATX12VO preve comunque l'utilizzo di un connettore EPS12V ausiliario qualora l'energia fornita dal 10-pin non bastasse. Analizzando le immagini dell'ASRock Z490 Phantom Gaming 4SR possiamo notare la presenza di un connettore 10-pin, uno 6-pin e infine uno da 8-pin. Presente inoltre una coppia di connettori 4-pin, posizionati nella parte superiore della scheda madre, dedicati all'alimentazione dei dispositivi SATA.

Le specifiche del connettore da 10-pin
Le specifiche del connettore da 10-pin
, , , , , ,
