Una nuova immagine del die dell’A20 Pro trapelata suggerisce un notevole potenziamento della GPU per l’iPhone 18 Pro e il primo iPhone pieghevole di Apple

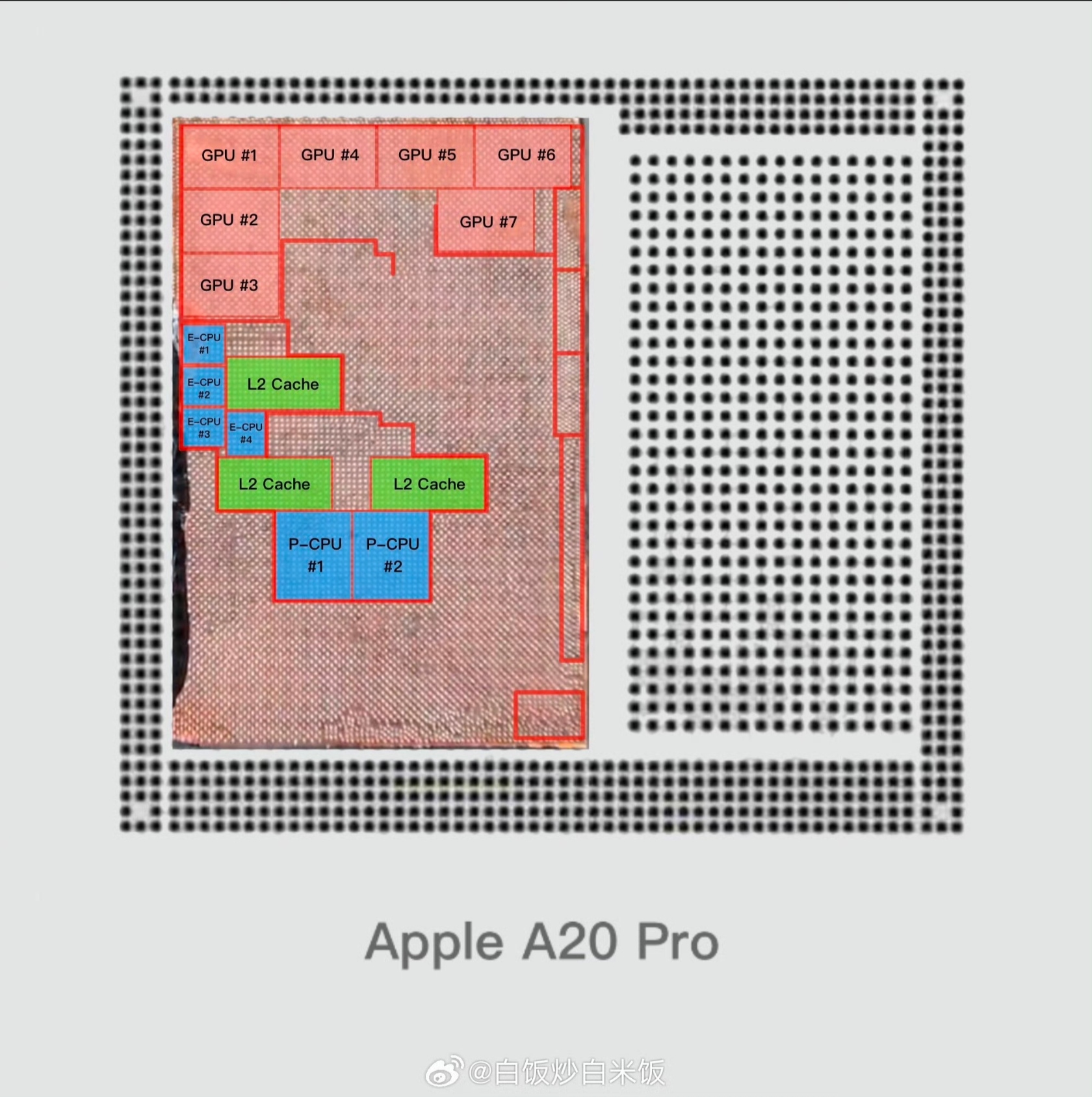

Una nuova immagine del die frontale che sta circolando su Weibo, pubblicata dall’informatore 白饭炒白米饭, offre una prima visione a livello di schema di layout dell’A20 Pro di Apple. L’immagine annotata evidenzia sette core GPU e una CPU a sei core composta da quattro core a efficienza e due core ad alte prestazioni, con il numero di core della CPU rimasto invariato rispetto alla generazione precedente. Identifica inoltre tre blocchi separati di cache L2: uno condiviso dal cluster della GPU e due assegnati ai cluster di efficienza e di prestazioni. Secondo quanto riferito, i core di efficienza condividono una cache L2 da 8 MB, 2 MB in più rispetto alla generazione precedente, mentre i core di prestazioni condividono una cache L2 da 16 MB, invariata rispetto all’A19 Pro.

Se il numero di core della GPU trapelato fosse esatto, i sette core renderebbero questo cluster di GPU il più grande che Apple abbia mai integrato in un SoC per smartphone, in aumento rispetto alla GPU a sei core dell’A19 Pro. Questo aumento del numero di core sarebbe fondamentale per consentire ad Apple di tenere il passo con le dimensioni sempre crescenti delle GPU nel settore Android.

La disposizione interna è coerente con le precedenti segnalazioni relative al cambiamento nel packaging del chip: i die di memoria sono posizionati accanto al SoC anziché essere impilati e l’interfaccia di memoria è stata ampliata a 96 bit, pur mantenendo la tecnologia LPDDR5X anziché adottare la LPDDR6 per questa generazione. Il die stesso non include blocchi contrassegnati come NPU o ISP in questo ritaglio, pertanto le loro dimensioni e la loro posizione rispetto al cluster CPU/GPU non possono essere confermate solo sulla base di questa immagine. Detto questo, è plausibile che l’NPU sia stata ingrandita in questa generazione, forse raddoppiandone le dimensioni, come nel caso dell’Apple M6. Ciò spiegherebbe lo spostamento della posizione della CPU rispetto alla generazione precedente.

Come per tutte le immagini del die precedenti al lancio, questa immagine proviene da una fuga di notizie non verificata, probabilmente riconducibile a campioni di ingegneria o a documentazione interna piuttosto che al chip definitivo destinato al mercato. Inoltre, la disposizione interna può subire modifiche prima della produzione in serie. L’A20 Pro dovrebbe debuttare nella linea iPhone 18 Pro e nel prossimo iPhone pieghevole, entrambi in programma per il 9 settembre.
