Questa fotocamera ultracompatta fai da te utilizza un sensore ottico del mouse e ha parti stampate in 3D

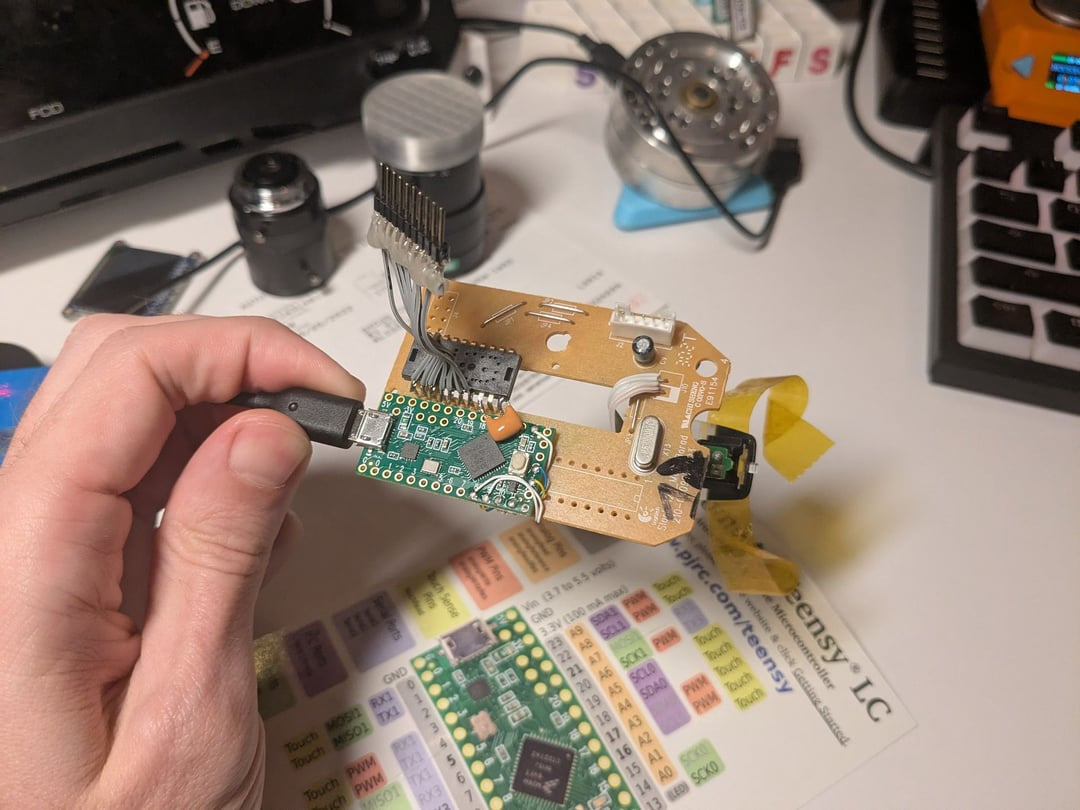

Un creatore fai-da-te ha costruito una fotocamera digitale a bassa risoluzione utilizzando il sensore ADNS-3090 da un vecchio mouse ottico, una custodia stampata in 3D e parti di ricambio. Pubblicato su r/3Dprinting e r/elettronica il dispositivo è dotato di un sensore in scala di grigi 30x30 pixel con 64 opzioni di colore e include diverse modalità di scatto: singola, doppia, quadrupla, panoramica 'a striscio' e una speciale modalità di disegno del mouse. Le foto sono visualizzabili su un display integrato, con capacità di 48 immagini e supporto per il trasferimento seriale delle foto a un computer.

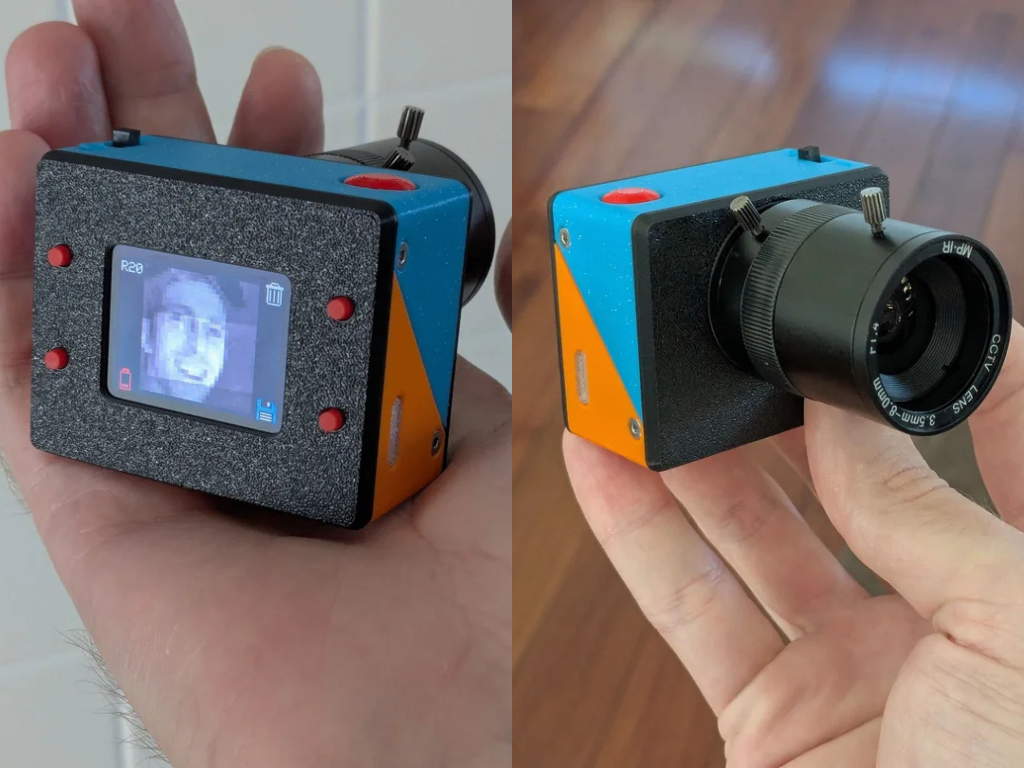

La fotocamera finita è molto compatta ma densa di componenti, con una FRAM da 32kB, il supporto di script Python per i dump, diverse impostazioni di esposizione con blocco automatico e una batteria che offre alcune ore di utilizzo, il che è piuttosto impressionante considerando il fattore di forma. Il creatore ha aggiunto specificamente che il panorama è una caratteristica chiave: esegue una "scansione" della colonna verticale per le immagini allungate. La maggior parte della costruzione è saldata a mano a causa degli stretti vincoli di spazio all'interno del guscio stampato in 3D in due parti.

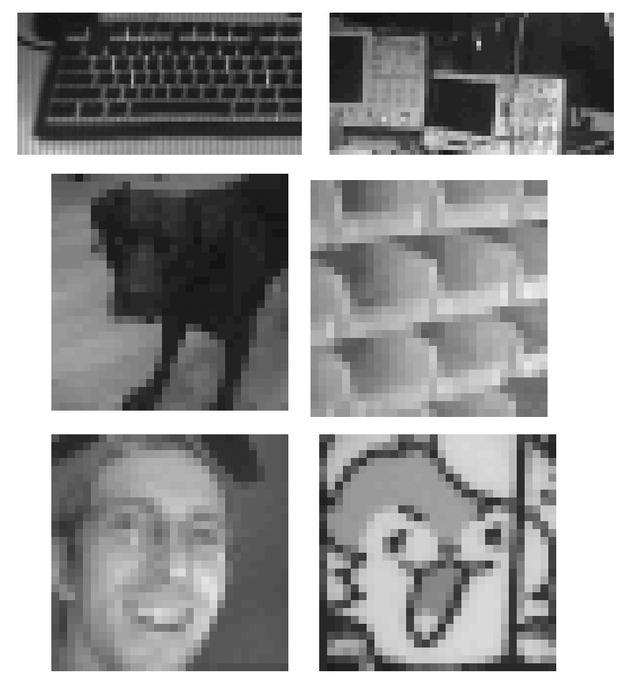

La documentazione del progetto è estremamente trasparente per quanto riguarda i limiti tecnici e il risultato: l'output del sensore è a bassa risoluzione, come previsto, ma utile per immagini riconoscibili, soprattutto con palette di colori multiple ed effetti temporali. La modalità 'disegno' sfrutta l'uso previsto del sensore del mouse, consentendo agli utenti di disegnare direttamente sullo schermo. La fotocamera si blocca e si sblocca automaticamente per le sequenze di scatti multipli, il che si traduce in un dispositivo più capace rispetto alle tipiche costruzioni di scarti elettronici. Secondo l'autore, l'esperienza complessiva è abbastanza paragonabile alla classica fotocamera per Game Boy https://en.wikipedia.org/wiki/Game_Boy_Camera. Ha aggiunto che, sebbene quest'ultima abbia una risoluzione più elevata, questa costruzione fai-da-te le offre una maggiore profondità di colore e configurazioni di ripresa flessibili per la fotografia sperimentale.
