Apple Il die shot di A19 Pro mostra un chip dal profilo più piccolo con modifiche minime al design

Dopo aver pubblicato i teardown dettagliati dello Snapdragon 8 Elite Gen 5 e Dimensity 9500l'esperto di semiconduttori di X @KurnalSalts ha ora pubblicato una foto approfondita del die dell'ultimo SoC di punta di Apple, l'A19 Pro. MediaTek ha dovuto aumentare l'area dello stampo per soddisfare i requisiti di prestazione. Qualcomm è riuscita a mantenere più o meno le stesse dimensioni del die.

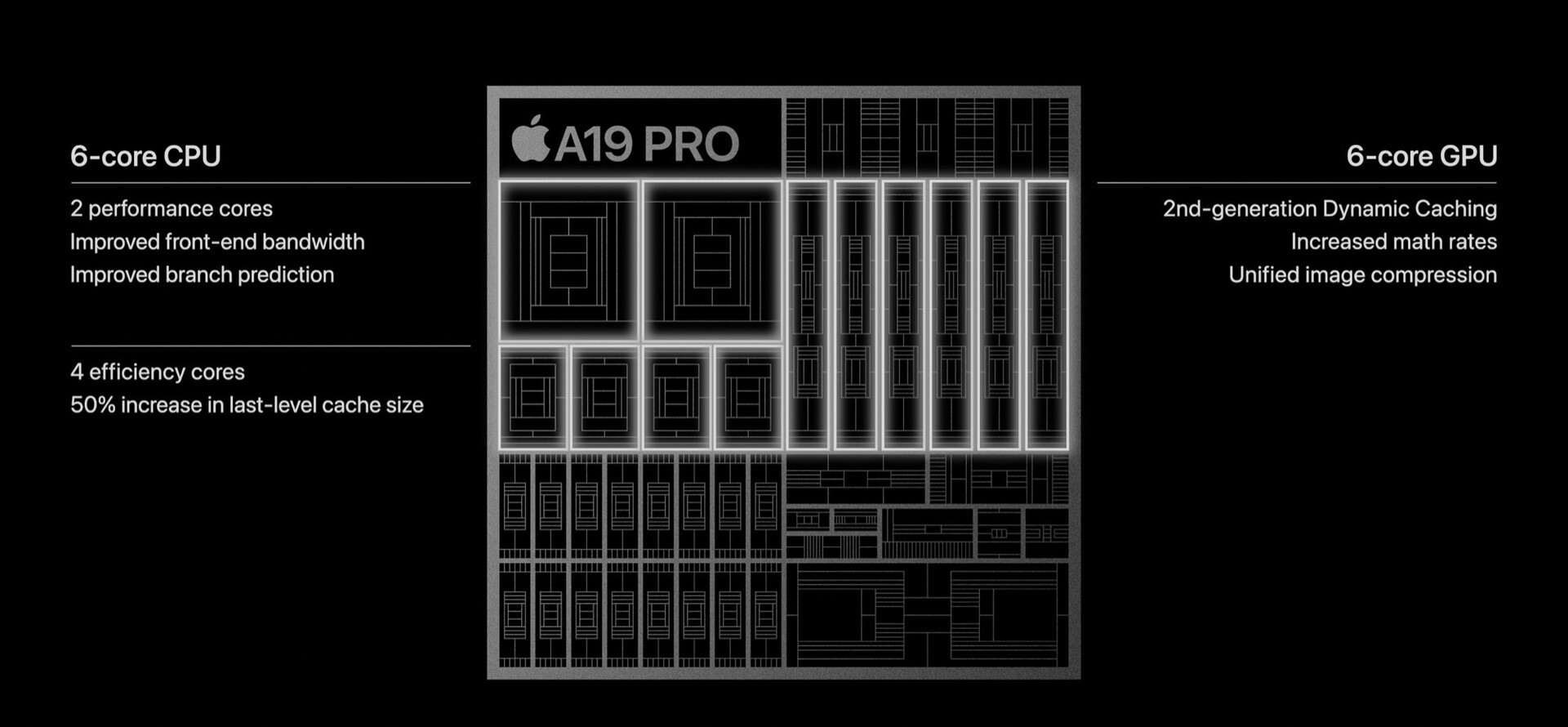

Applel'azienda ha invece ridotto l'area del suo die da 105 ^mm2 a 98,6 ^mm2. Questo è possibile soprattutto grazie all'utilizzo del nodo N3P all'avanguardia di TSMC, che consente a Apple di inserire più transistor nella stessa area. La variante A19 Pro in questione è quella full-fat con sei core GPU. Il design non è cambiato molto: l'A19 Pro utilizza essenzialmente la stessa struttura dell'A18 Pro A18 Pro (TSMC N3E) e dell' A17 Pro (TSMC N3B) prima di lui.

Potremmo vedere alcune differenze nella prossima generazione di A20/A20 Pro, perché si prevede che utilizzerà TSMC N2 di TSMC, il primo del suo genere ad utilizzare un design "gate-all-around", consentendo una densità di transistor ancora maggiore e quindi un notevole aumento delle prestazioni.
