Tiny PS5 Redux: una PlayStation 5 da 6 litri, più piccola del 60%, che può costruire da solo e che funziona in modo più freddo rispetto all'originale
Seguendo la crescente ondata di modding della PlayStation, dal minimalista Devyn Johnston alle BoxPlates che conferiscono alla console di Sony un design più elegante e orizzontalea quella di Zac Builds raffreddata a liquido "PS3 Pro", che overclocca la PlayStation 3 del 2006 per far girare Gran Turismo 6 a 60 FPS, un altro creatore ha reingegnerizzato la PS5 in qualcosa di più piccolo, intelligente e accessibile agli appassionati.
Il canale YouTube Not From Concentrate (NFC), ha presentato la Tiny PS5 Redux - una versione raffinata del progetto virale di piccolo formato, ora progettata per essere costruita dagli appassionati. Secondo la descrizione del video, la Redux è "la versione raffinata e semplificata progettata in modo che lei possa finalmente realizzarla", con una guida completa passo-passo disponibile attraverso il negozio NFC.
Design e costruzione
La Tiny PS5 originale riduceva la console di circa il 60%, inserendola in una custodia SkyReach 4 Tiny da 3,3 litri con supporti e raffreddamento personalizzati stampati in 3D. Il riscaldamento era di qualche grado superiore a quello di serie e soffriva anche di instabilità dell'alimentazione. La ricostruzione Redux da 6 litri risolve questo punto debole e migliora la qualità e la manutenibilità dell'involucro.
Il telaio in alluminio e la cornice avvolgente sono rivestiti in Cerakote per una finitura industriale opaca, abbinata a pannelli laterali in acrilico color fumo scuro per una visione interna discreta. La piastra superiore presenta aperture tagliate con precisione per le porte USB e i pulsanti di accensione ed espulsione a molla, fissati magneticamente da quattro magneti incorporati per un accesso rapido alla pulizia.
L'illuminazione è gestita in modo discreto: il LED di sistema si trova all'interno di una maniglia tascabile in alluminio lucido incassata, diffusa da una guida luminosa stampata in 3D. La maniglia funge da impugnatura funzionale per il trasporto e da bocchetta di scarico direzionale.
Prestazioni di raffreddamento

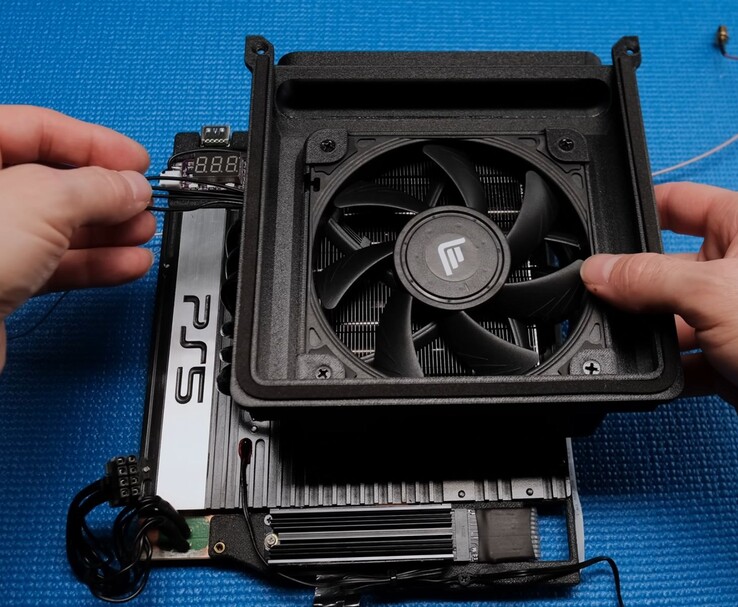

All'interno, lo YouTuber ha mantenuto le piastre di dissipazione originali, ma le ha abbinate a un dissipatore per CPU Alpenföhn Black Ridge e a due ventole Noctua slim da 120 mm in configurazione push-pull. Tre ventole Noctua da 60 mm espellono il calore attraverso lo scarico con impugnatura a tasca.
I test termici su Expedition 33 (preset di qualità, sfocatura del movimento disattivata, grana del film disattivata) hanno prodotto i seguenti risultati:
- Stock PS5: 230 - 235 W di assorbimento, ~59 °C di media
- Tiny PS5 (build 2023): 220 - 225 W, ~56 °C
- Versione Redux: < 220 W, ~50 °C di media
Il miglioramento deriva da un sistema di aspirazione completamente riprogettato. Il conduttore del video Erick ha stampato in 3D una nuova copertura con canali di aspirazione più grandi e una guarnizione in neoprene per evitare il ricircolo dell'aria calda. Il flusso d'aria riprogettato ha abbassato le temperature di circa 6 °C e ha eliminato i cali di frame precedentemente causati dal thermal throttling.
Connettività, archiviazione e transizione digitale
Poiché l'involucro in alluminio indeboliva le prestazioni wireless, l'antenna Wi-Fi è ora montata internamente sotto il pannello acrilico superiore, mentre le antenne Bluetooth esterne pieghevoli sul pannello posteriore eliminano i ritardi e le cadute di connessione.
Anche l'archiviazione è stata notevolmente migliorata. La precedente Tiny PS5 era limitata alle unità 2230 M.2 con un limite di 2 TB, ma la versione Redux integra un cavo di estensione M.2 e una staffa stampata in 3D, facendo spazio a un SSD 2280 full-size, qui mostrato con un'unità da 4 TB e un dissipatore dedicato.
L'unità ottica della versione originale è stata rimossa a favore di un layout più pulito, solo digitale. Poiché la PS5 non può completare gli aggiornamenti del firmware senza rilevare un'unità, lo YouTuber ha mantenuto la scheda di controllo del disco alimentata e collegata all'interno dello chassis. La console la riconosce come funzionale anche senza i componenti meccanici. Un supporto personalizzato stampato in 3D fissa la scheda dietro la scheda madre, mantenendo la compatibilità degli aggiornamenti senza ingombri esterni.
Per completare la costruzione, un dock di ricarica del controller ridisegnato completa il tema titanio e nero. Riutilizza il sistema di ricarica magnetico a trampoli di NFC, ma aggiunge una base in acciaio per aumentare il peso e la stabilità.
Potenza e costruzione della comunità
La vecchia PS5 Tiny aveva un problema ricorrente: spegnimenti casuali durante i giochi ad alta intensità grafica. I test termici hanno confermato che questi spegnimenti non erano dovuti al surriscaldamento, ma all'alimentatore GaN da 250 W, che faticava con i giochi più recenti che assorbivano oltre 230 W. L'aggiornamento a un'unità GaN da 500 W ha risolto completamente il problema.
Redux è anche un progetto comunitario, con i file di progettazione per il modello PS5 1215A disponibili su Patreon di NFC. I costruttori possono ordinare le parti in alluminio da SendCutSend, stampare in 3D il resto e utilizzare una staffa di montaggio per il radiatore Black Ridge, anche se la mod richiede un assemblaggio accurato e alcune abilità di saldatura.
Può guardare l'intero processo di installazione in dettaglio qui sotto per dare un'occhiata più da vicino alla Tiny PS5.
