Recensione dello scanner 3D Creality Sermoon S1: Precision per la progettazione quotidiana

Sermoon S1 di Creality è un'alternativa affidabile e intelligente ai righelli e ai calibri a corsoio. Certo, per oggetti semplici, un calibro o un righello saranno più veloci, ma per tutto il resto, Sermoon S1 vince. Soprattutto quando si tratta di reverse engineering. È molto preciso per quasi tutti i casi d'uso, considerando che abbiamo notato solo imprecisioni inferiori a 0,4 mm, in alcuni casi, e inferiori a 0,1 mm nella maggior parte degli altri. Non così preciso come le dichiarazioni di Creality, ma comunque abbastanza preciso. Quindi, per tutto ciò che non è un'applicazione industriale, Sermoon S1 è un'ottima soluzione. Inoltre, se abbinato a una stampante 3D, uno scanner 3D come questo può essere uno strumento molto utile per fabbricazione a casa e l'ingegneria inversa.

Anche il software Creality Scan 4 è abbastanza facile da usare. Presenta spiegazioni per la maggior parte delle impostazioni, quindi gli utenti che lo utilizzano per la prima volta saranno in grado di apprenderlo facilmente. A parte il problema di rilevamento dell'USB e qualche strascico durante la scansione IR, che Creality ci ha detto può essere annullato attivando l'opzione 'Escludi base piatta', Sermoon S1 e Creality Scan 4 funzionano come previsto.

Il prezzo di Sermoon S1 è di 2.699 dollari, ma al momento della pubblicazione è in vendita a 2.159 dollari su Amazon. Il negozio ufficiale Creality ha un prezzo di 2.399 dollari. Il Sermoon X1, più premium e più recente, con una migliore gamma di precisione e lo Scan Bridge incluso, ha un prezzo di 5.999 dollari. Il Raptor Pro, più economico e più vecchio, ha un prezzo di 1.999 dollari, ma attualmente è in vendita a 1.519 dollari.

• Scanner 3D Sermoon S1
• Adattatore di alimentazione e attacchi per spina regionale
• Cavo USB Tipo-C
• Convertitore da USB Tipo-A a Tipo-C
• Scheda di calibrazione
• Marcatori
• Panno in microfibra
• Documentazione

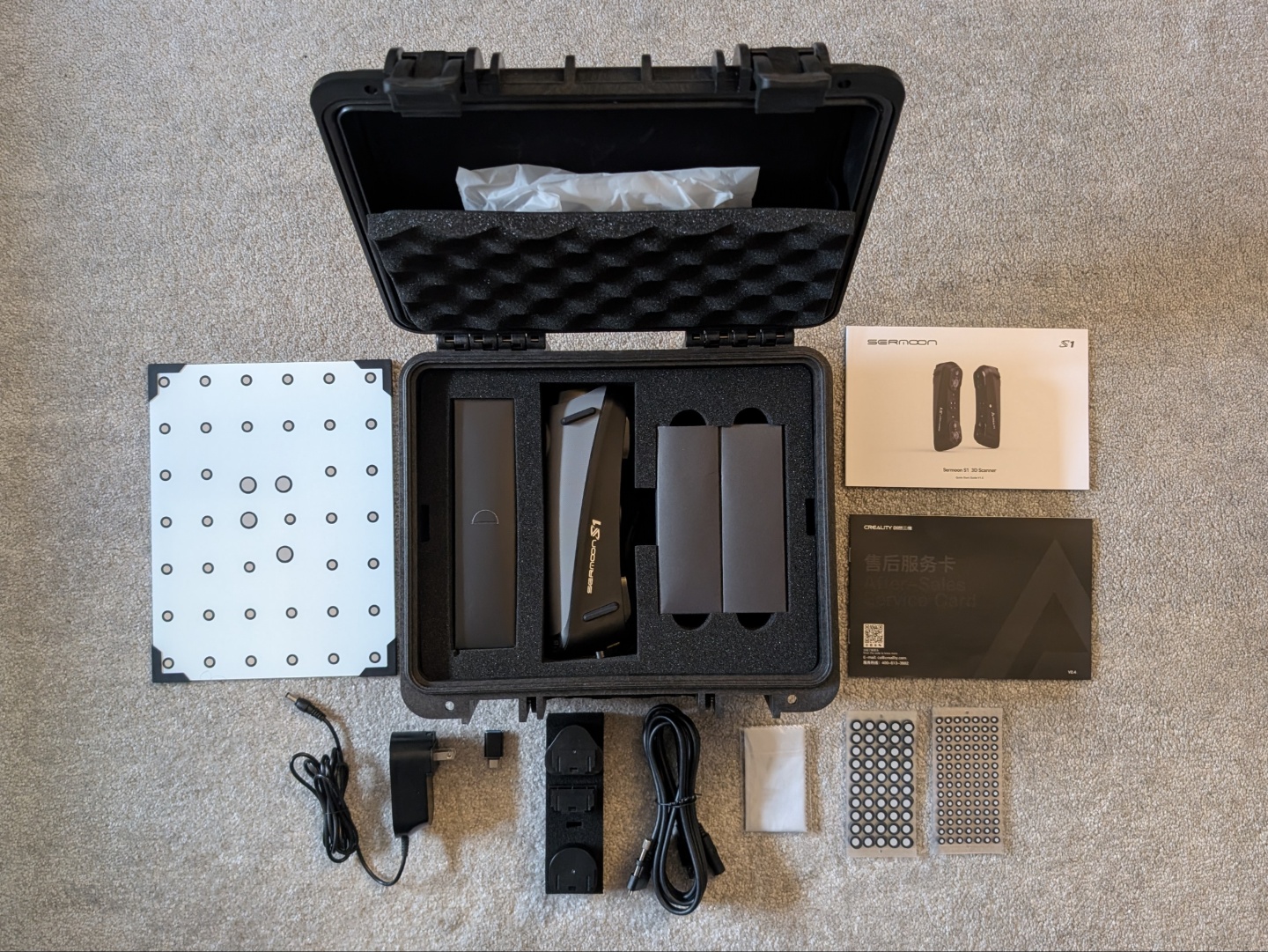

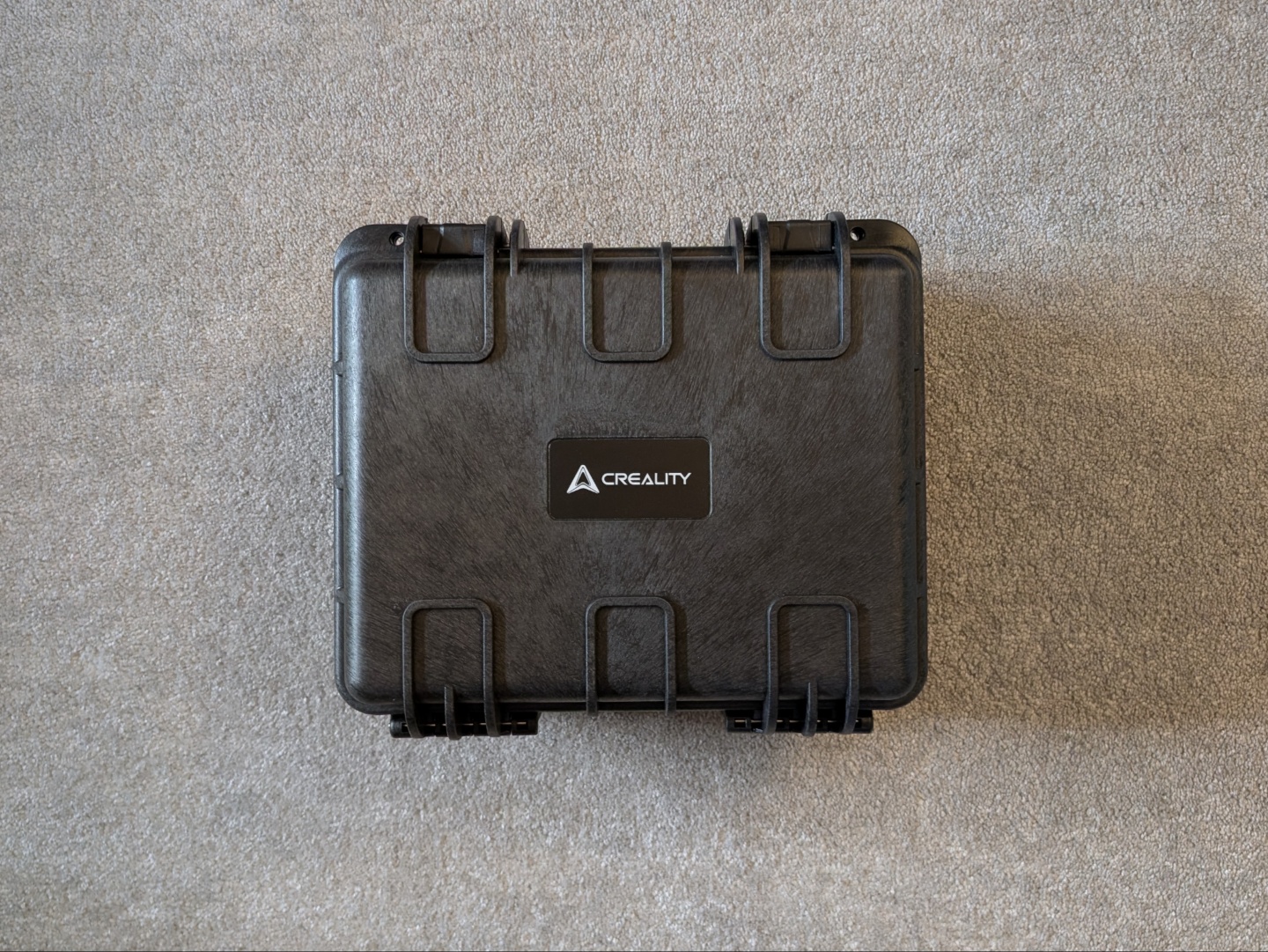

Sermoon S1 è imballato in modo sicuro all'interno di una custodia pelican che lo rende facile da riporre e da portare in giro. I cavi e l'adattatore di alimentazione hanno i loro ritagli nella schiuma, e c'è una tasca sul coperchio per tutta la documentazione e gli ampi indicatori. La custodia pelican ospita anche la scheda di calibrazione sul fondo, ben nascosta perché non è necessaria spesso.

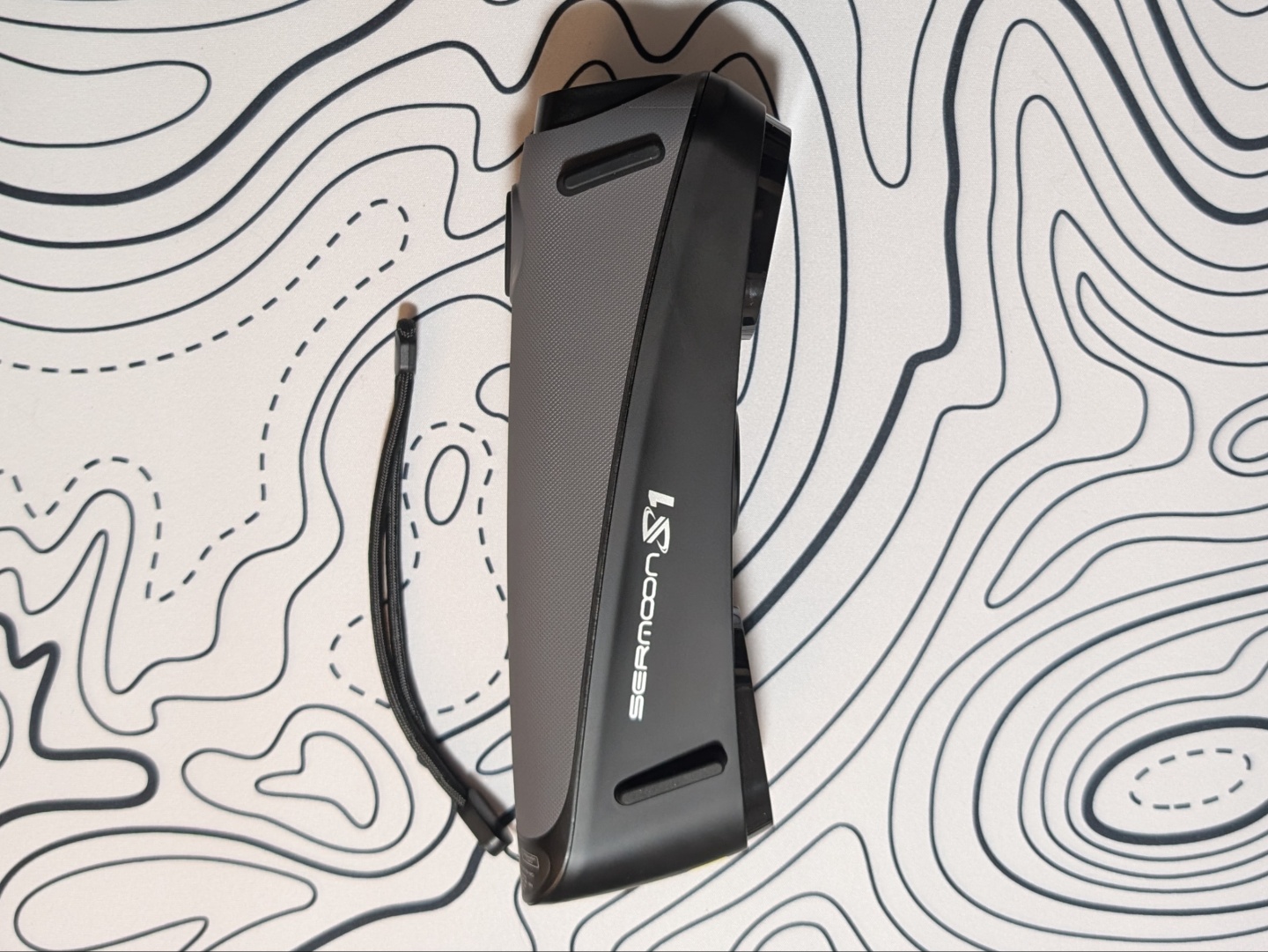

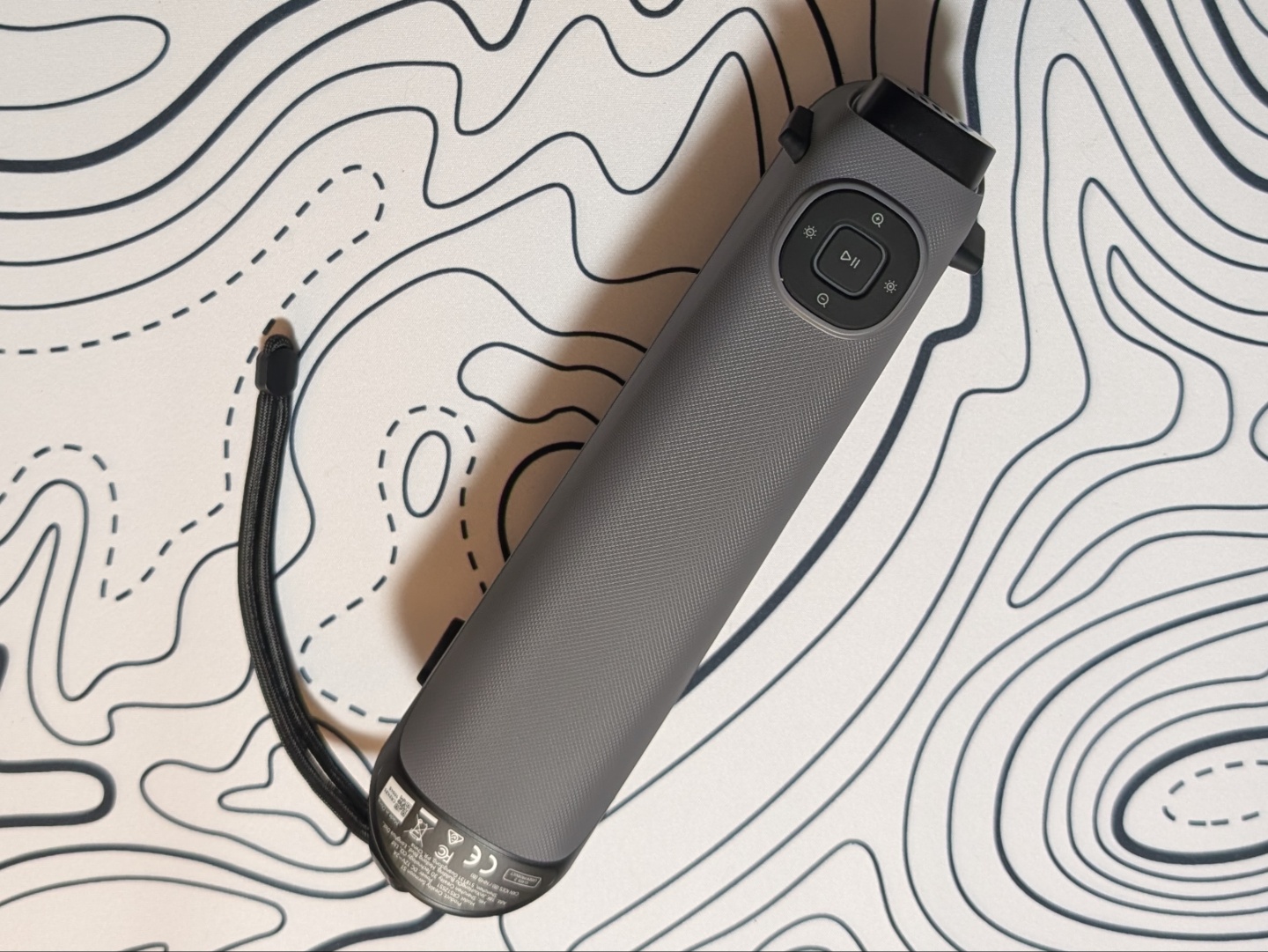

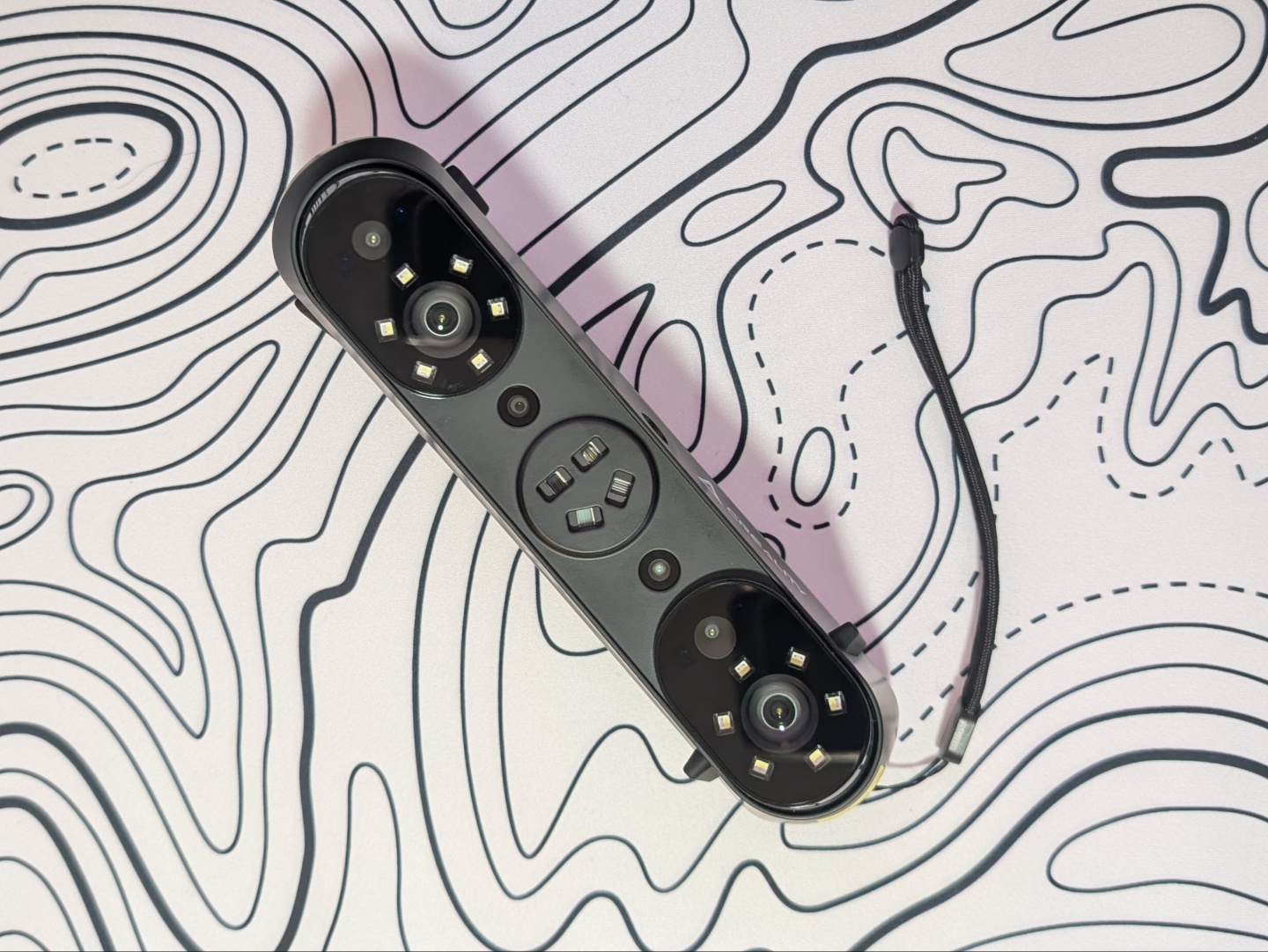

Seguendo il design palmare della serie Raptor di scanner 3D, Creality ha mantenuto lo stesso fattore di forma e la stessa forma generale con Sermoon S1. Si sente solido nella mano e l'impugnatura in gomma lo rende comodo da tenere. C'è un'imbracatura attaccata alla parte inferiore per garantire che lo scanner non cada, ma non abbiamo mai avuto questo problema. C'è anche una porta USB Type-C bloccata nella parte inferiore per garantire una connessione stabile durante la scansione.

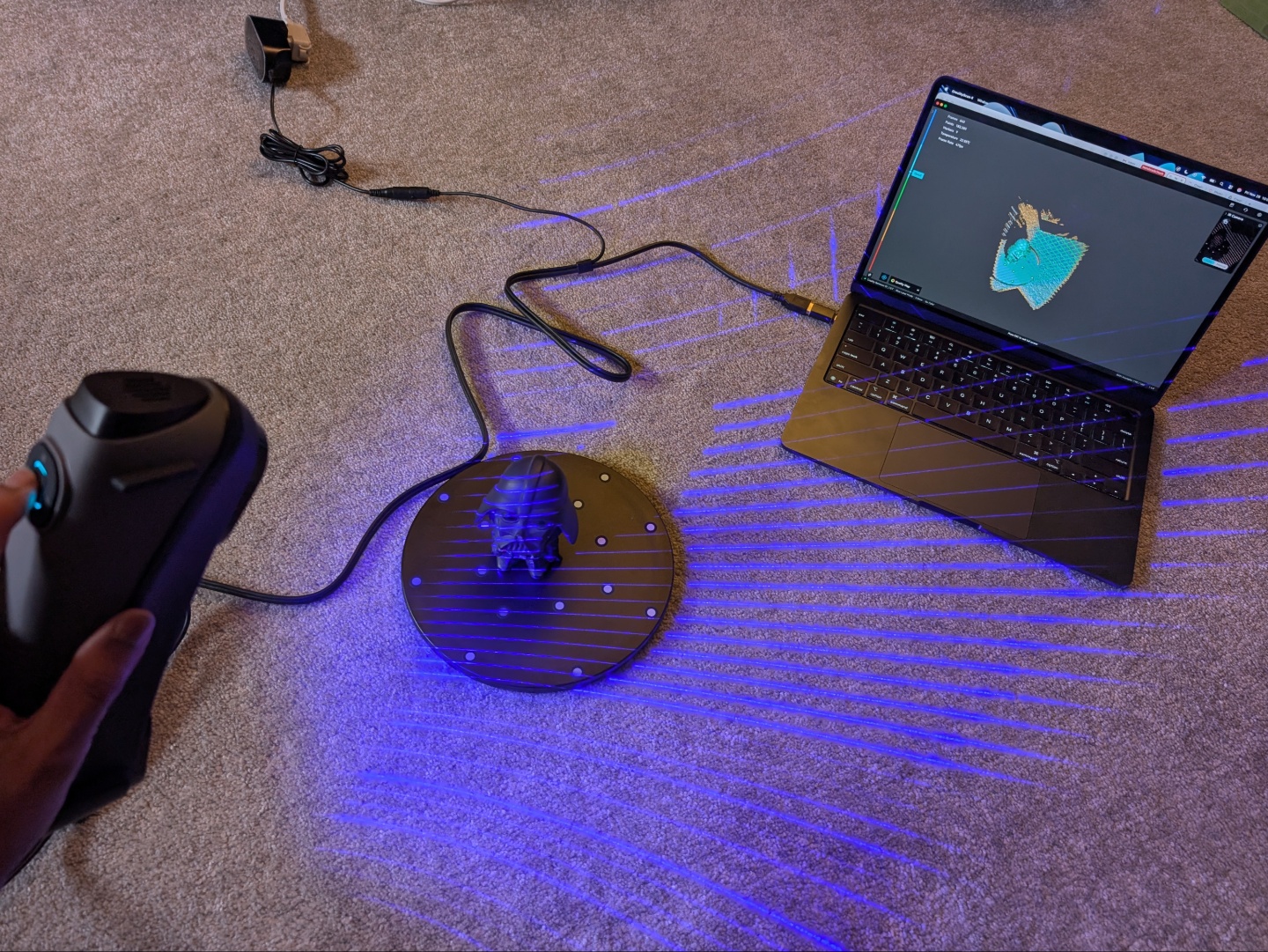

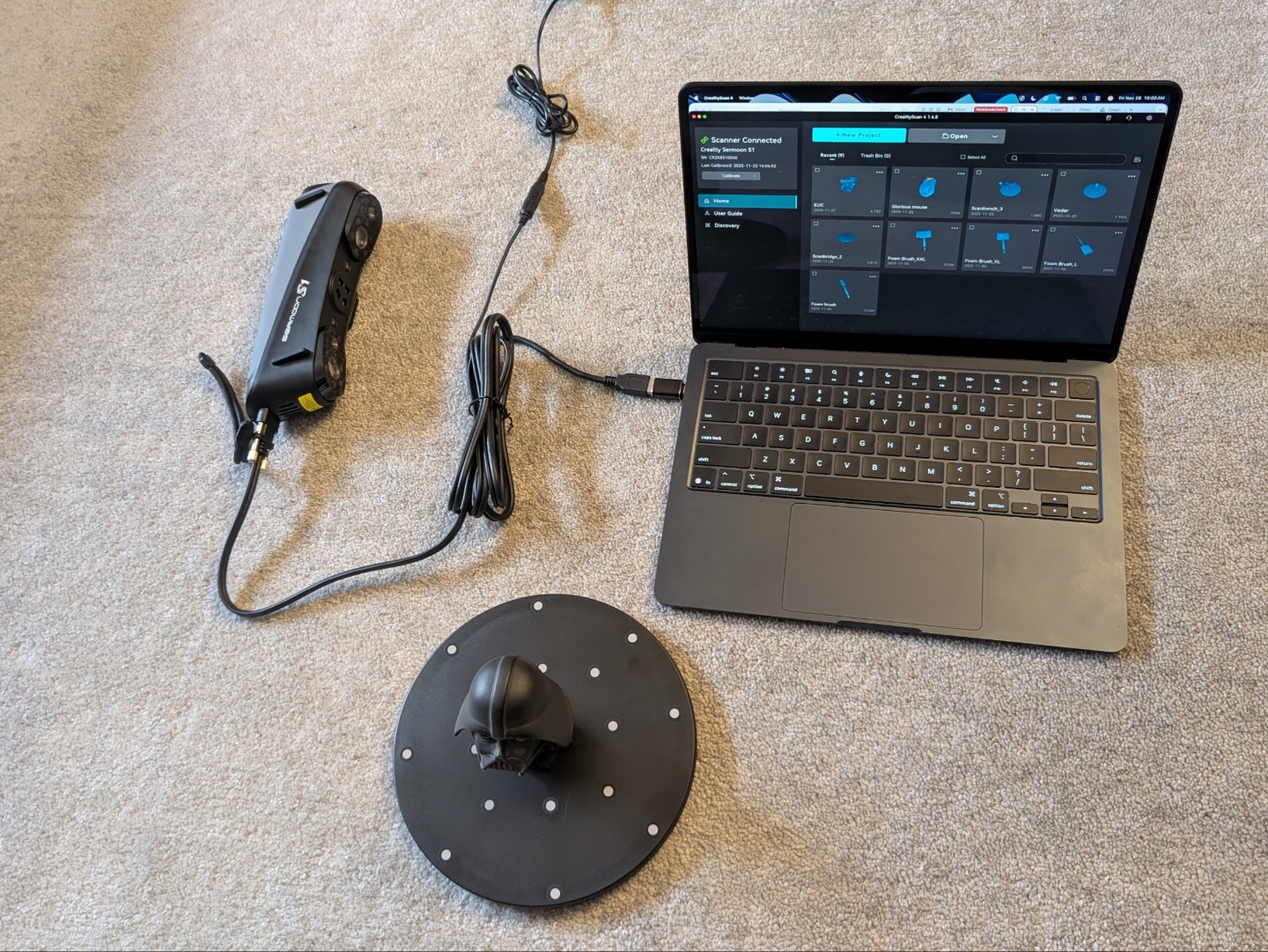

Il Sermoon S1 ha un raffreddamento attivo all'interno, per cui è possibile sentire la ventola in funzione quando è in uso. È udibile ma non rumoroso, quindi non c'è nulla di cui preoccuparsi. Una volta collegato a un computer o a un portatile, il software Creality Scan gestisce il resto della configurazione. Lo scanner richiede una connessione USB 3.0 e a volte può rilevare una porta USB 3.0 come una porta USB 2.0. L'unica soluzione è provare a fare una connessione con una porta USB 3.0. L'unica soluzione a questo problema è provare a riconnettersi finché non riconosce accuratamente la porta. Abbiamo affrontato questo problema alcune volte durante il periodo di test su Windows, ma ha funzionato perfettamente su un MacBook Air M4.

Il Sermoon S1, come la serie Raptor, è dotato di laser blu e di scansione a infrarossi o NIR (Near-Infrared). La modalità laser blu può essere utilizzata con linee trasversali, linee parallele e linea singola, ognuna con i propri vantaggi e difetti (maggiori informazioni nella sezione sulle prestazioni). Per le linee trasversali, ci sono 34 laser blu che illuminano l'oggetto e catturano i dettagli in modo estremamente rapido. Anche i sette laser paralleli catturano i dettagli in modo piuttosto rapido e consentono una scansione più ravvicinata per i dettagli più fini. Il laser a linea singola è ideale per la scansione di fori e scanalature, in quanto riesce a trasmettere la profondità meglio degli altri due.

Sermoon S1 è dotato di telecamere, tra cui due grandangolari, una telecamera a colori, due telecamere ad alta precisione e, come già detto, una telecamera NIR. La scansione NIR a quattro lenti consente una scansione rapida e senza marcatori di oggetti di grandi dimensioni, nonché del corpo umano o di parti di esso. Può anche acquisire una mappa di colori per una rappresentazione virtuale 1 a 1 sufficientemente vicina di un soggetto reale.

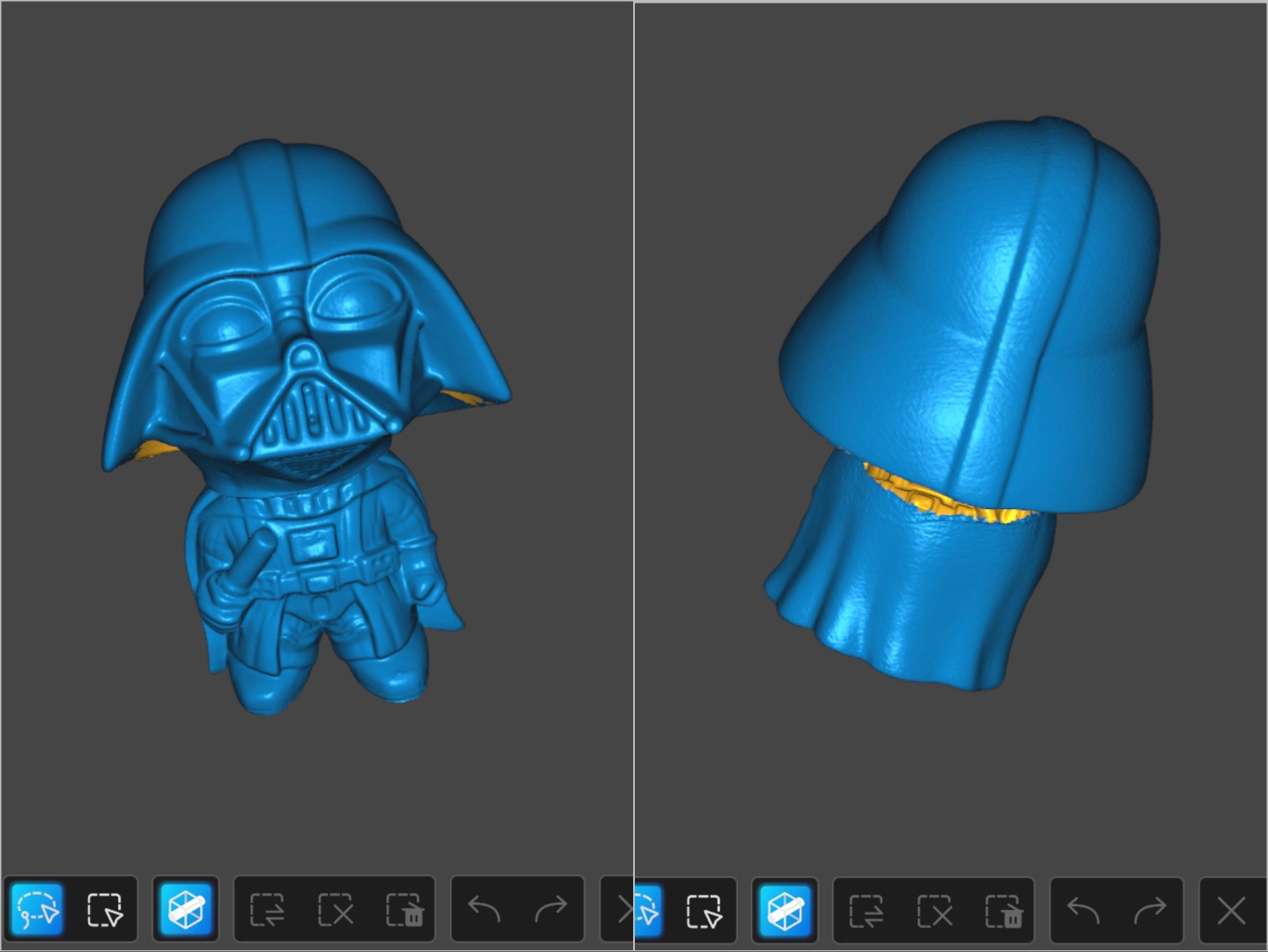

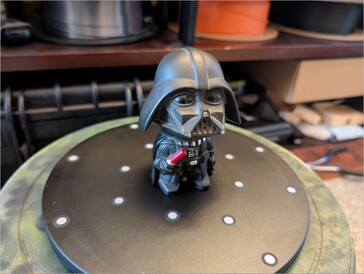

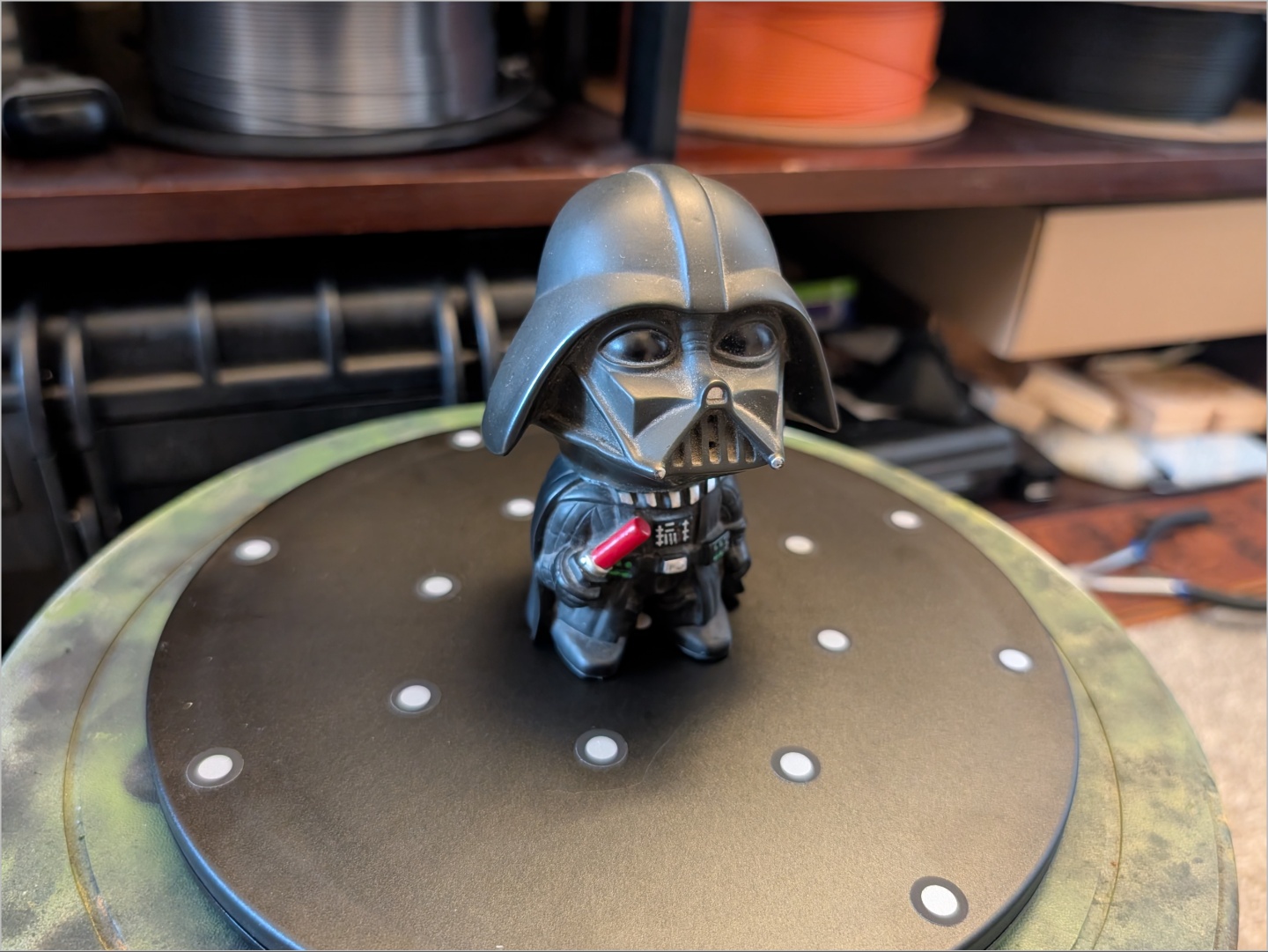

È noto che gli scanner 3D spesso hanno difficoltà con gli oggetti neri e gli oggetti riflettenti, in quanto disturbano il ritorno dei laser allo scanner. Come si è visto con alcune delle scansioni nella sezione delle prestazioni, Sermoon S1 si comporta bene con gli oggetti neri quando sono stati posizionati abbastanza marcatori.

Lo scanner Sermoon S1 3D è in grado di raggiungere una velocità di scansione di 90 FPS, ma questo dipende dalle capacità del sistema a cui è collegato. Al primo collegamento, il software Creality Scan esegue un test delle prestazioni per determinare lo stesso. Ha riportato che il MacBook Air M4 ha "prestazioni medie del PC" fino a 57 FPS in modalità laser blu e fino a 30 FPS in modalità infrarossi. Una connessione wireless attraverso il ponte di scansione limita il valore a 45 FPS e 20 FPS rispettivamente.

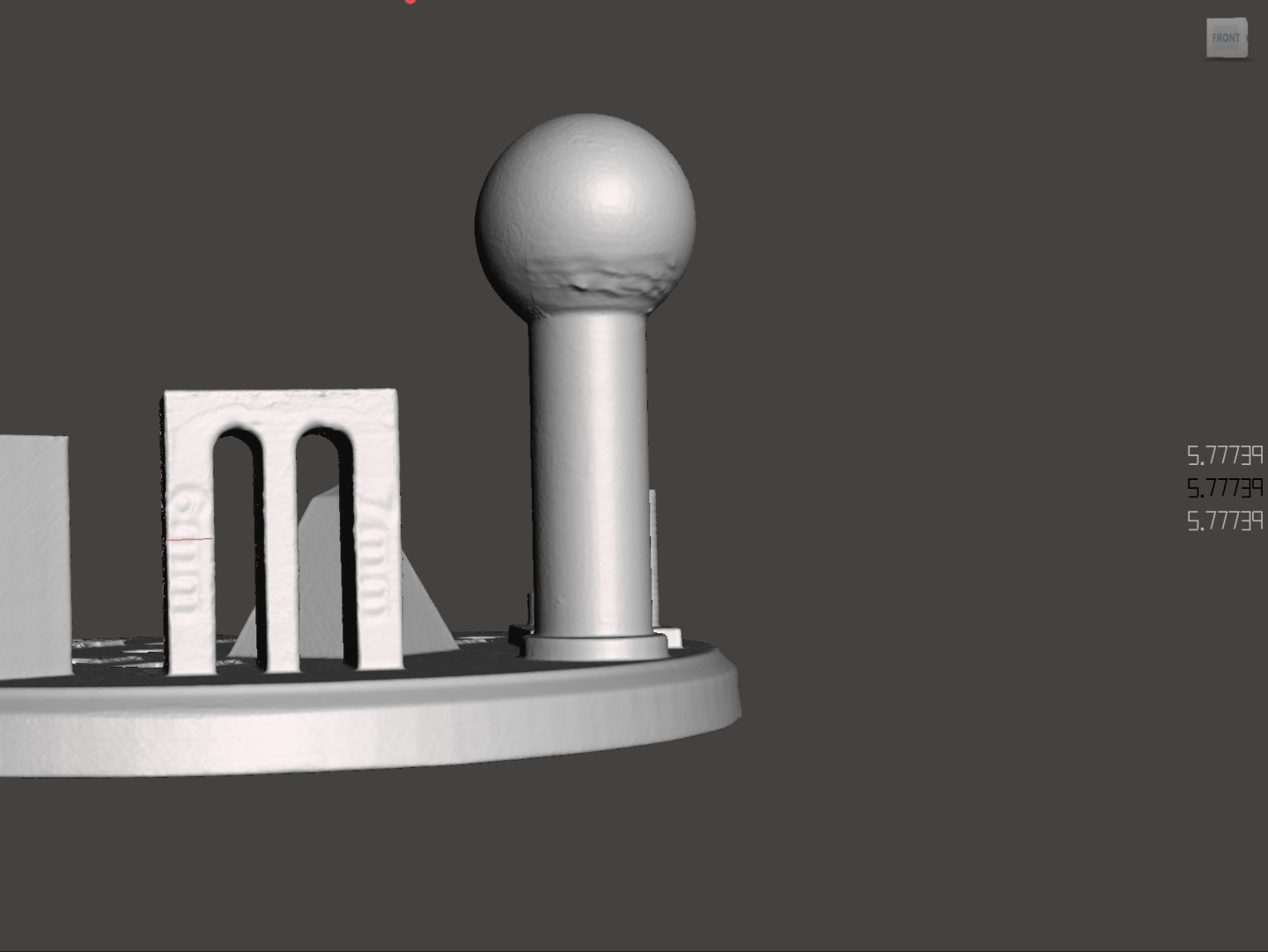

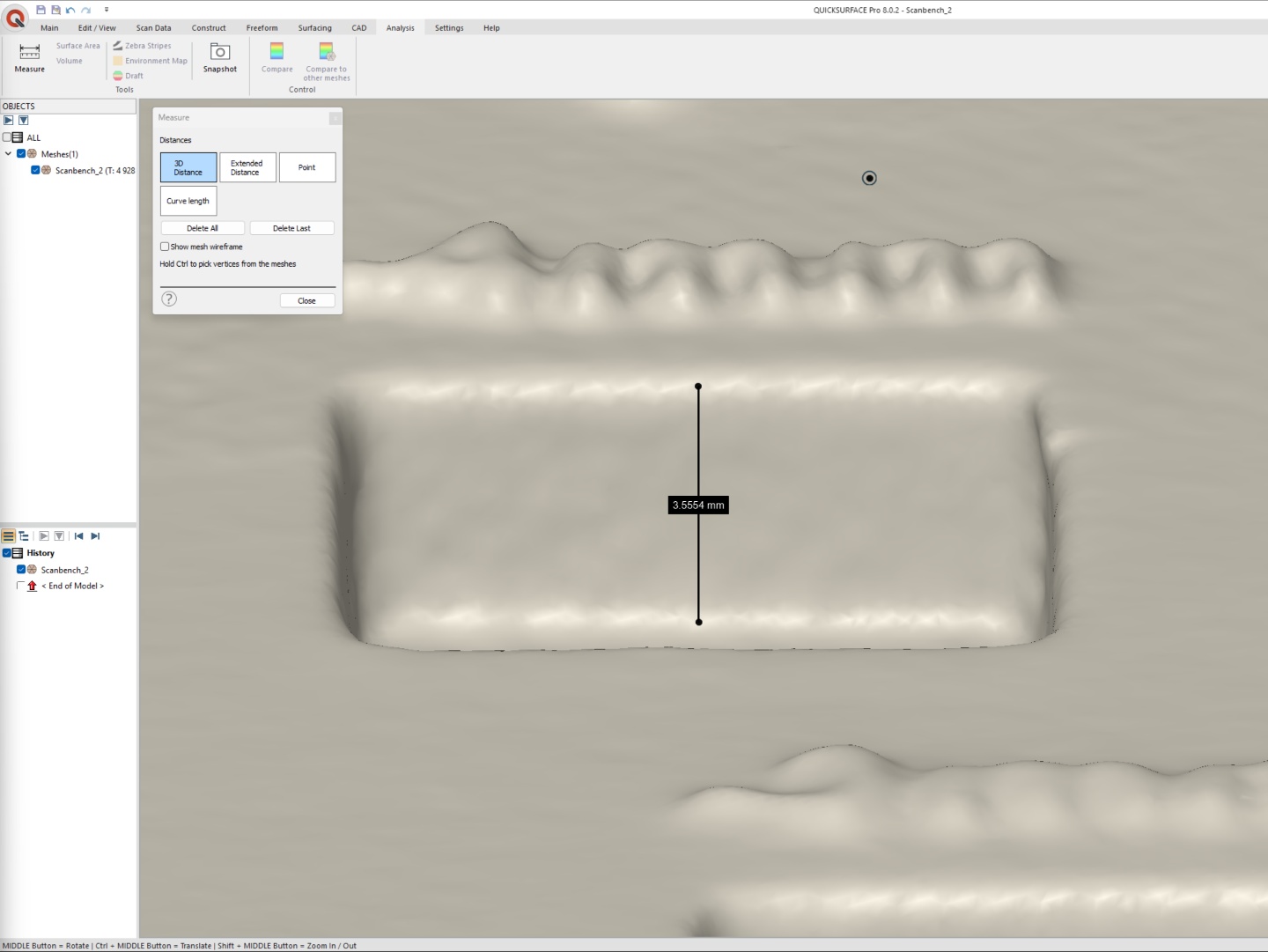

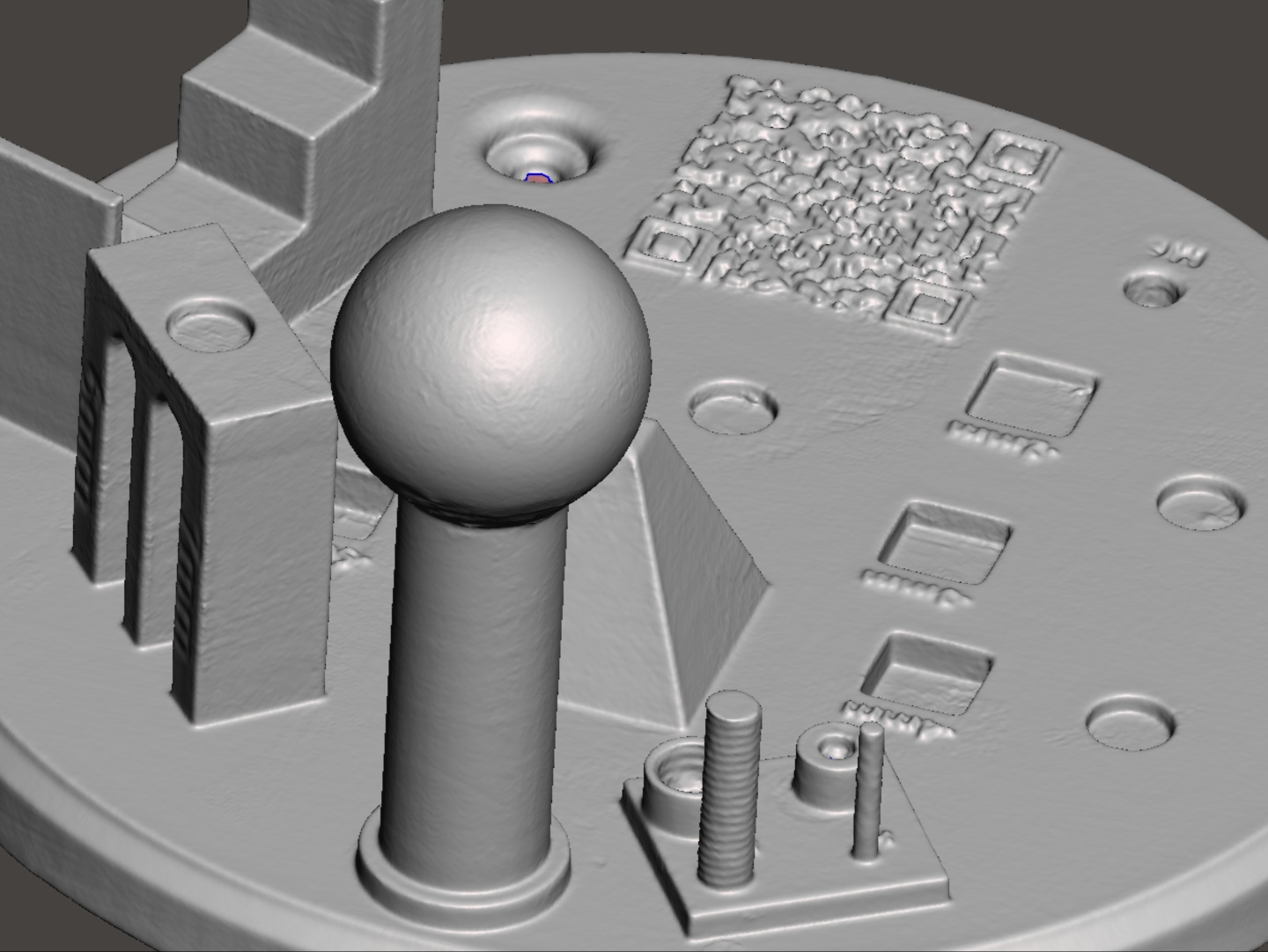

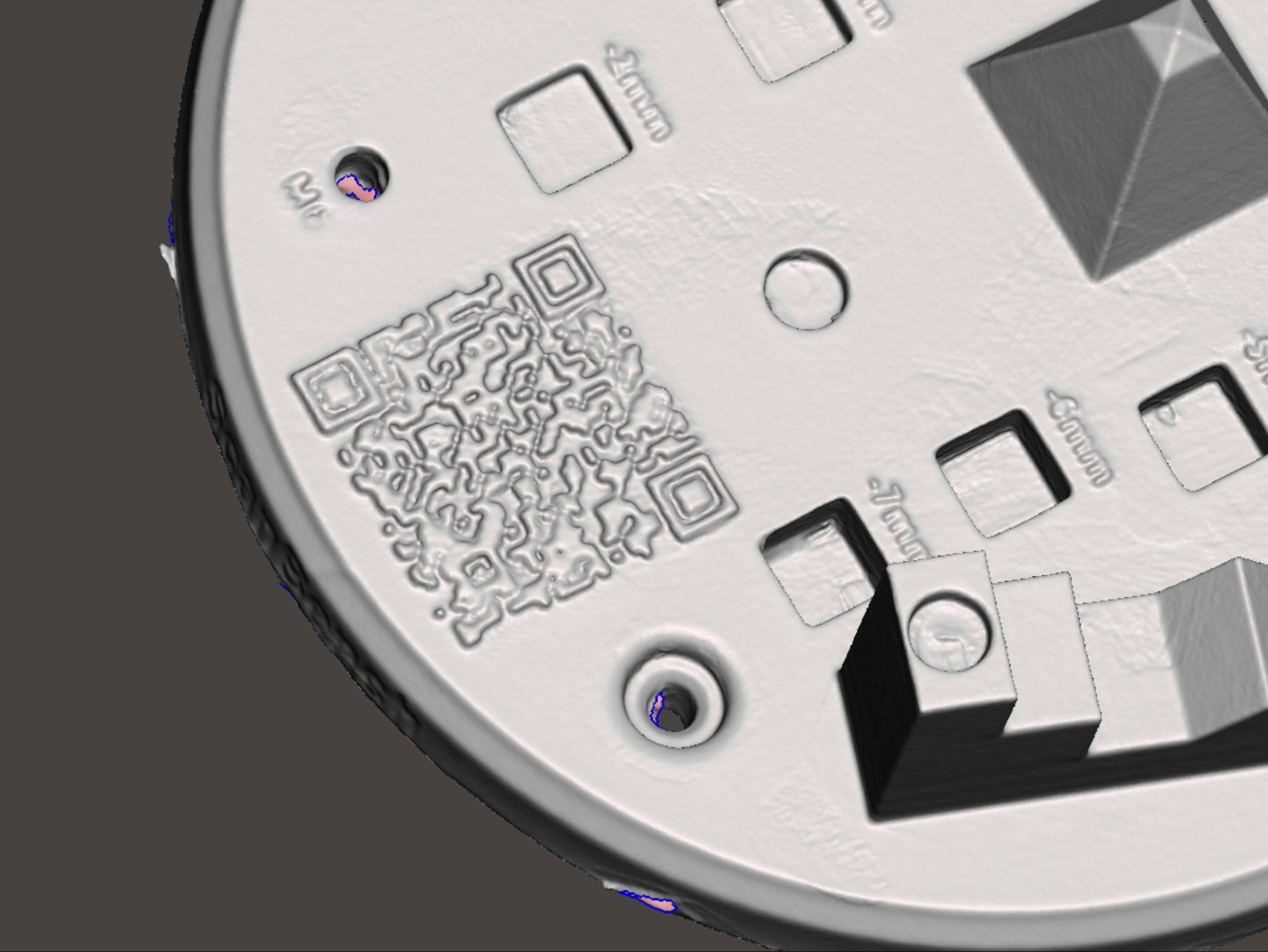

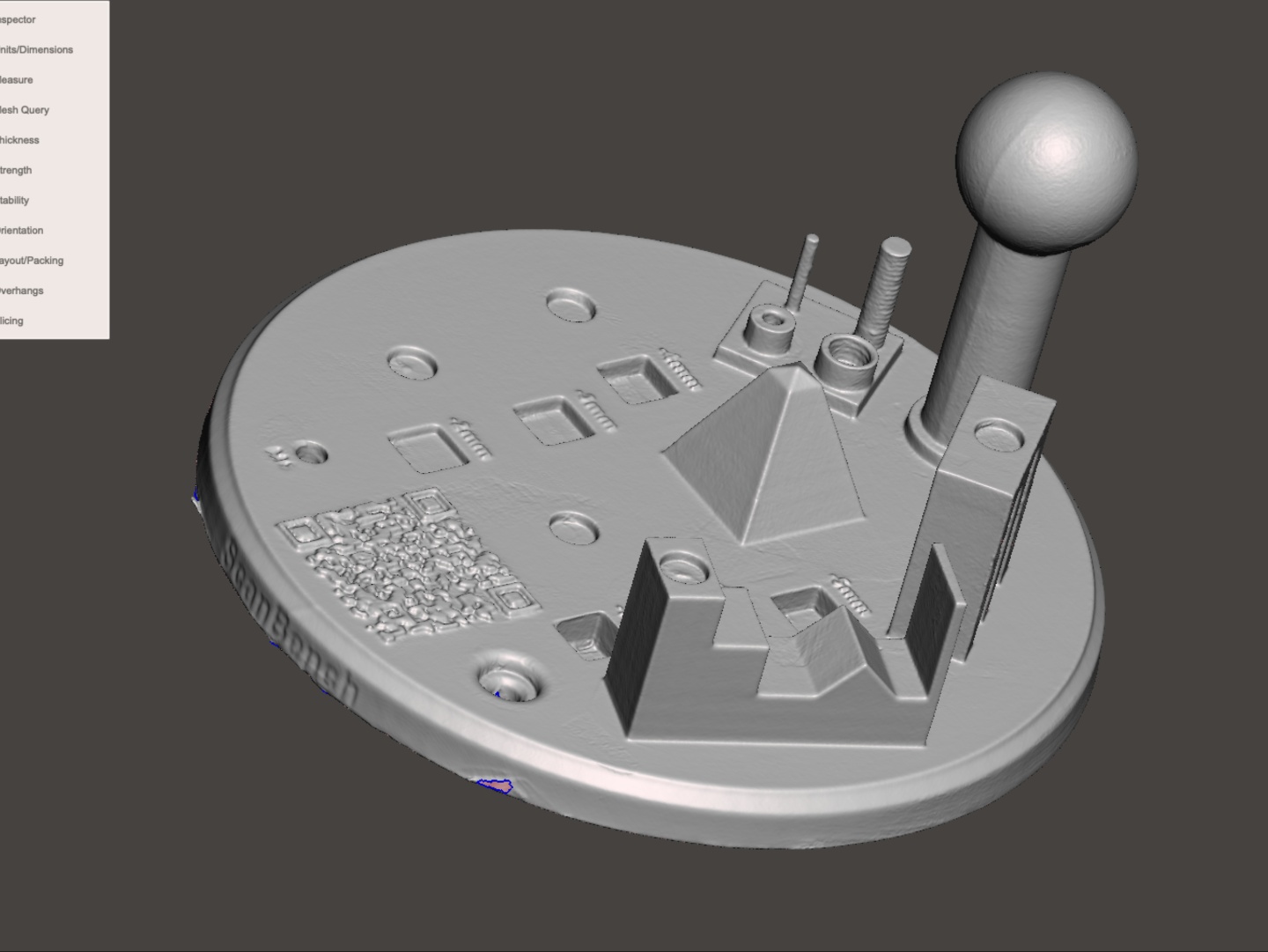

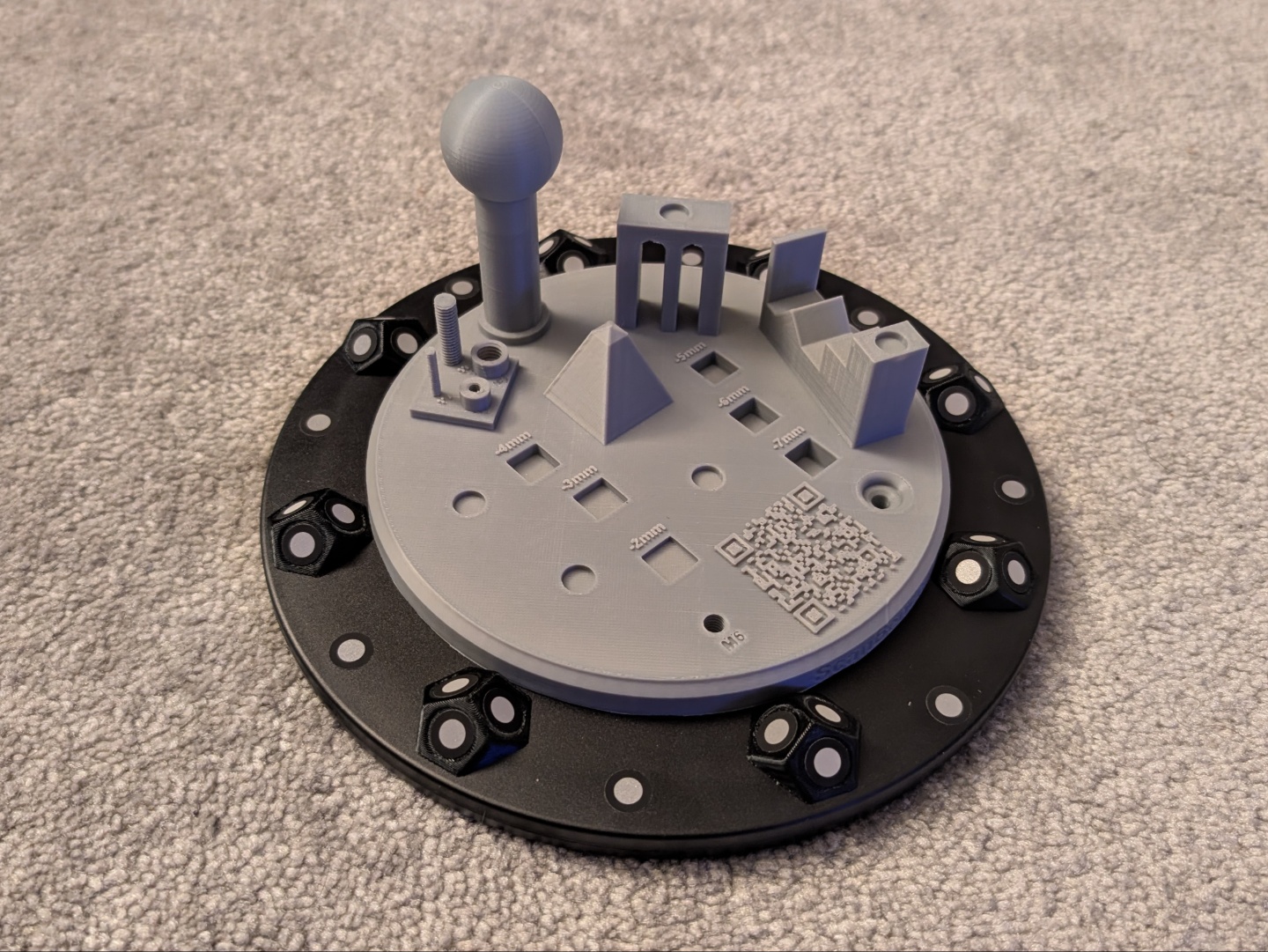

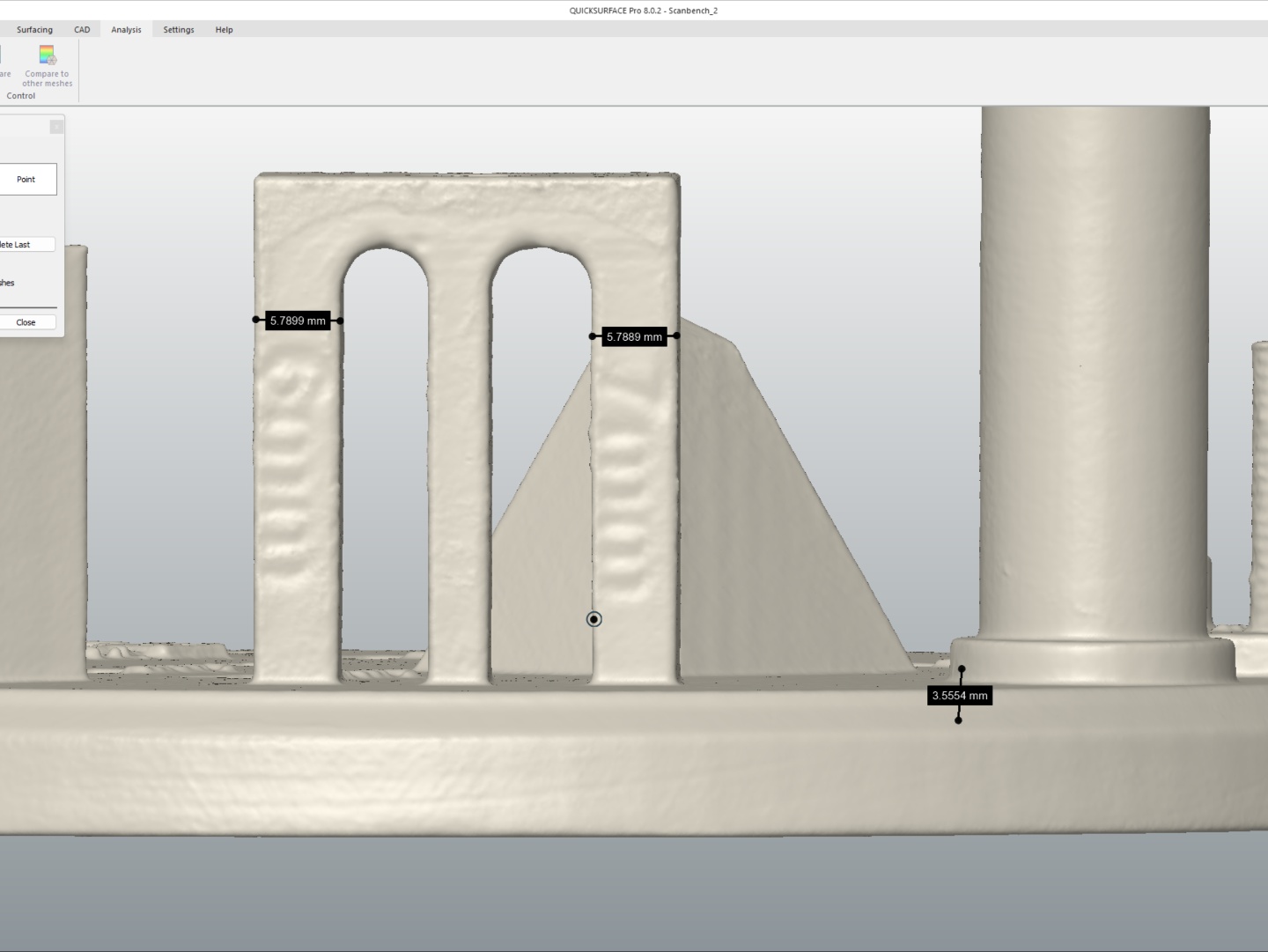

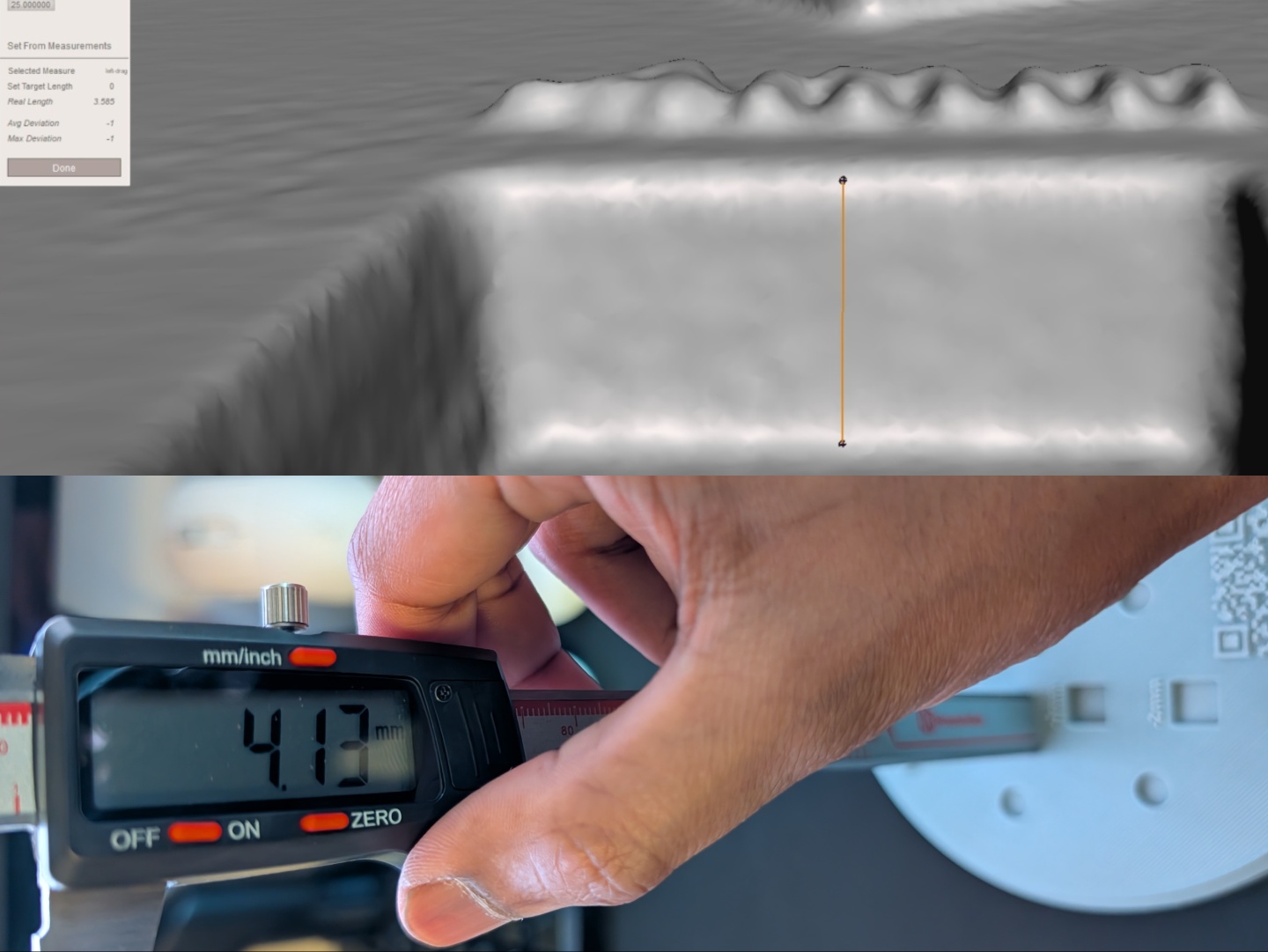

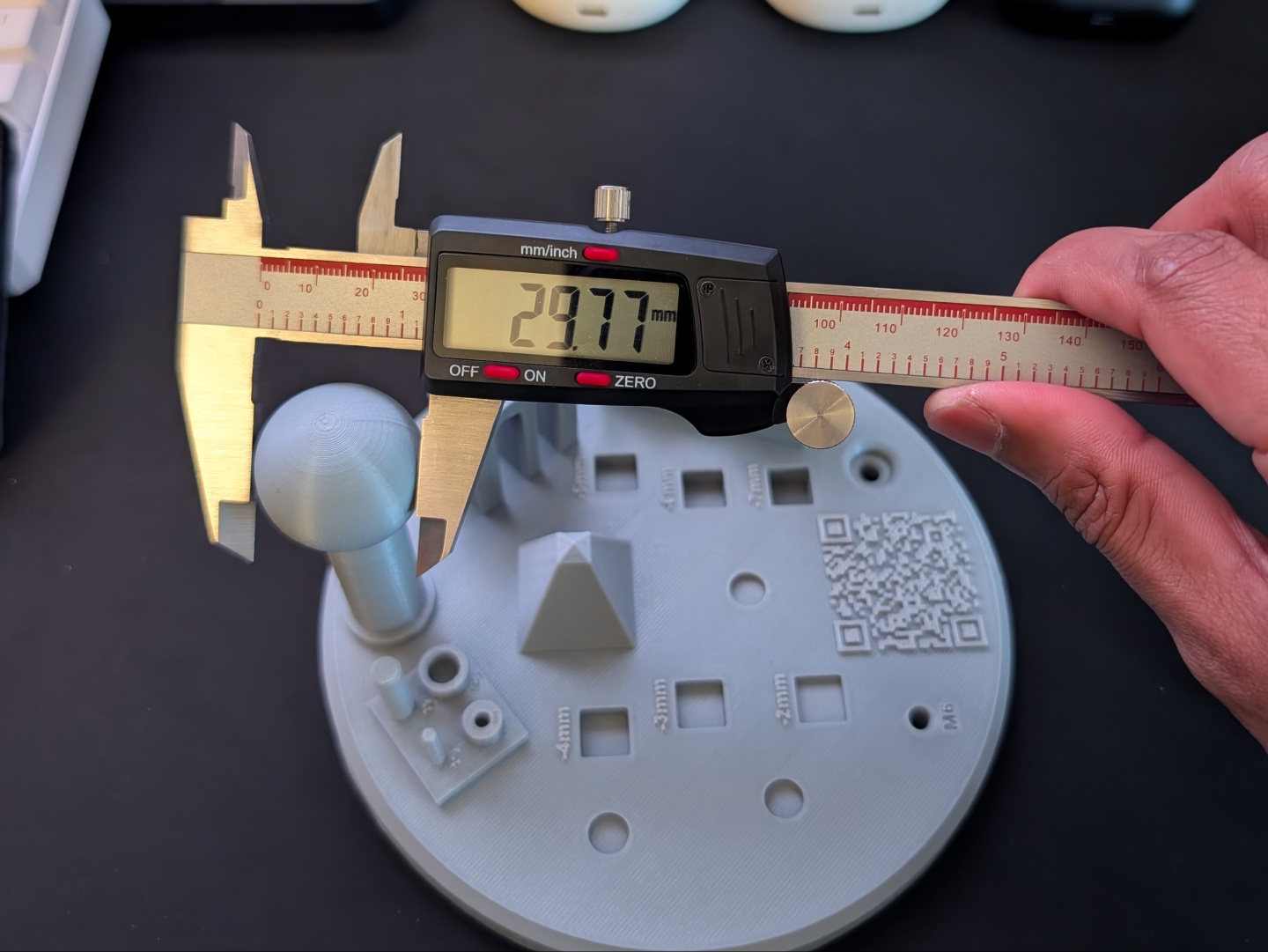

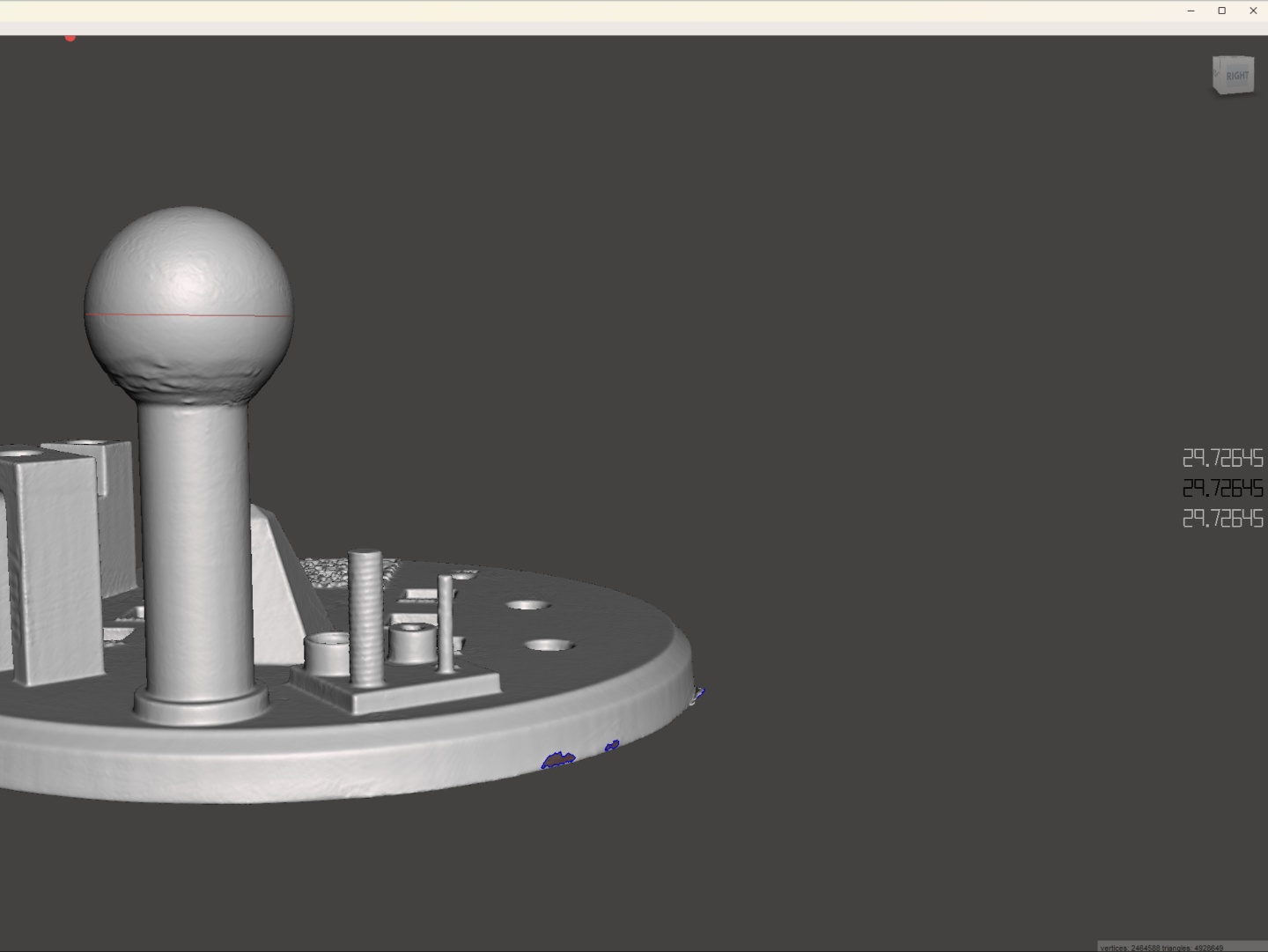

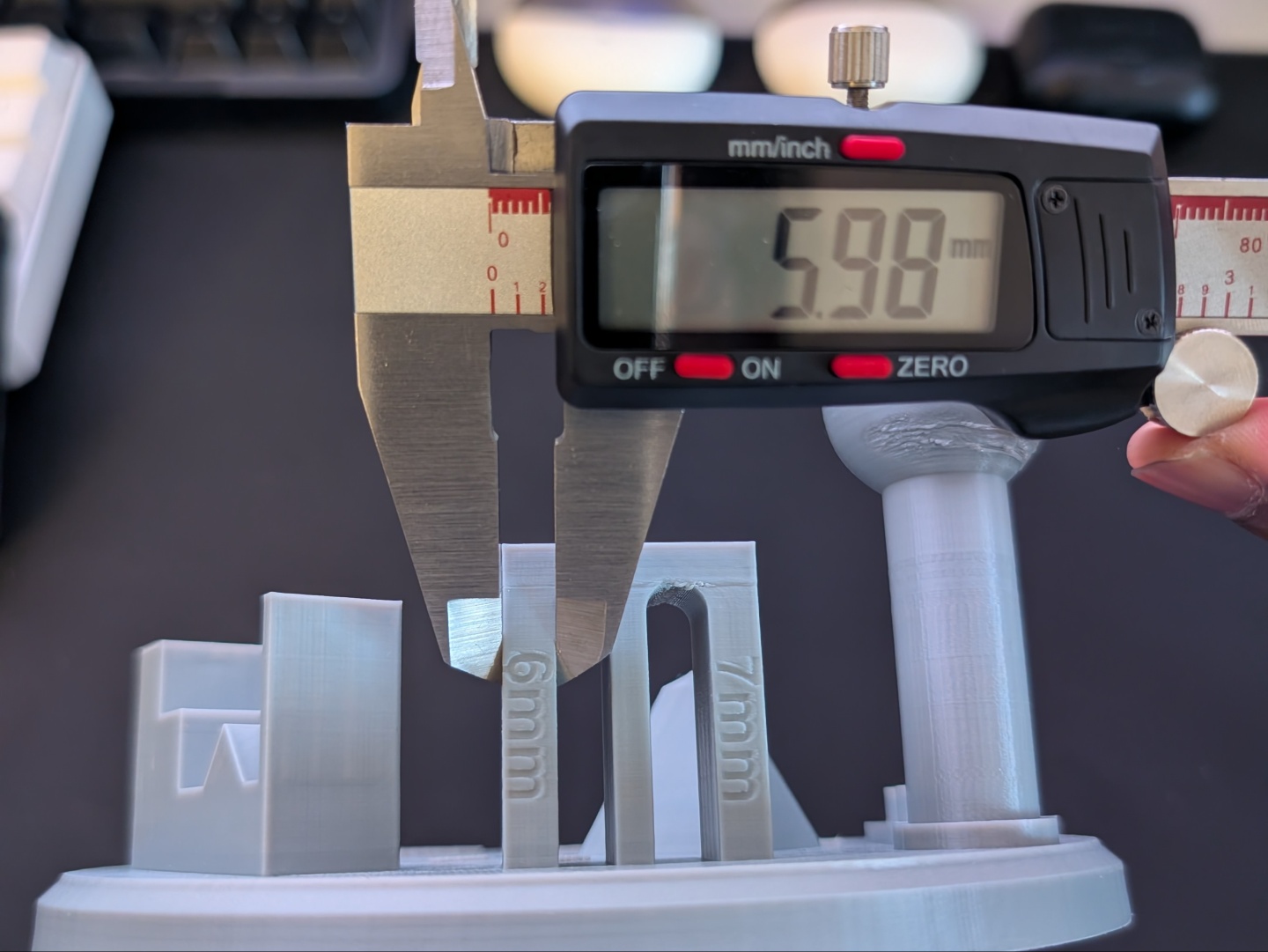

Abbiamo testato la precisione e l'utilità di Sermoon S1 con alcune applicazioni diverse. Lo Scanbench stampato in 3D (progettato da 'mairyjulien' su Makerworld) ha molte sfaccettature per mettere alla prova lo scanner. Abbiamo utilizzato MeshMixer e QuickSurface per identificare le misure del modello 3D creato dallo scanner, utilizzando una combinazione di tutte e tre le modalità del laser blu. Sermoon S1 ha mostrato variazioni inferiori a 0,30 mm con la maggior parte delle sfaccettature. Tuttavia, ha faticato di più con i dettagli della profondità, poiché la varianza era compresa tra 0,50 e 0,60 mm. La sfera nello Scanbench era nell'intervallo di precisione di 0,02 mm - 0,04 mm, ma le altre misurazioni mostravano una varianza maggiore. Abbiamo anche notato che a volte, durante la scansione, il laser blu è troppo luminoso in modalità automatica, il che porta ad artefatti nella scansione. Fortunatamente, Creality Scan 4 fa un buon lavoro per eliminare questi artefatti durante l'elaborazione. Qualsiasi cosa rimanga può essere facilmente rimossa manualmente.

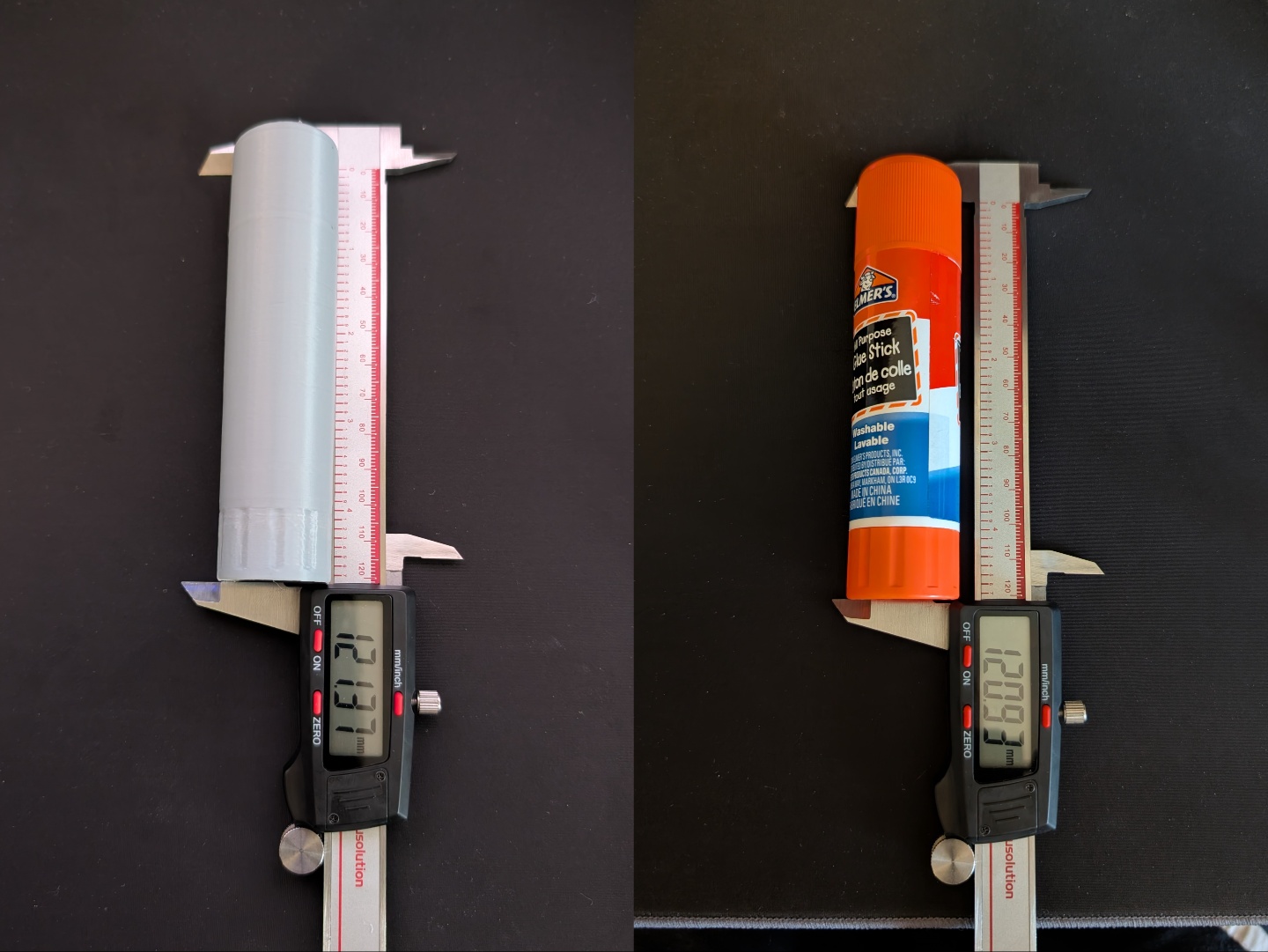

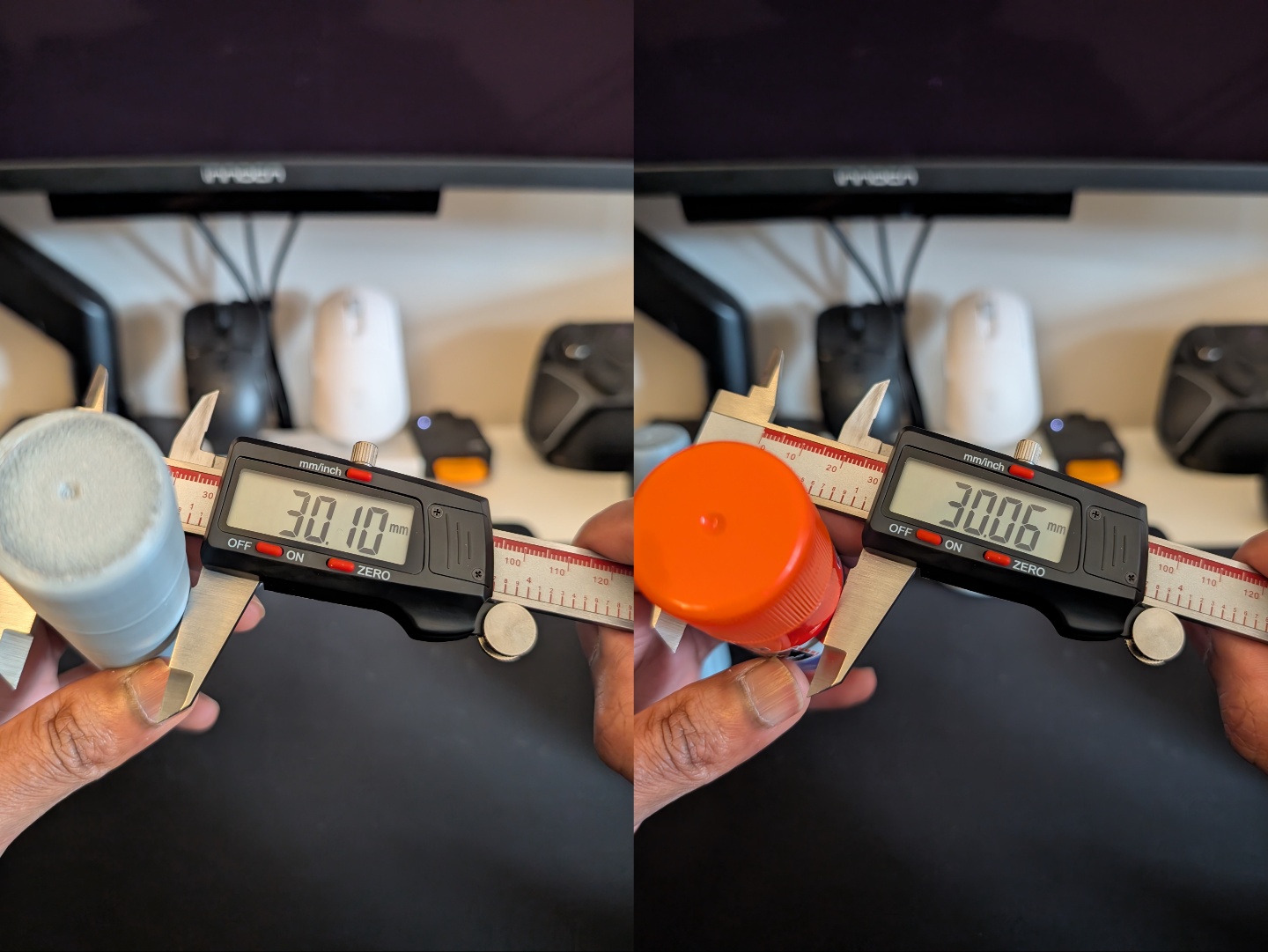

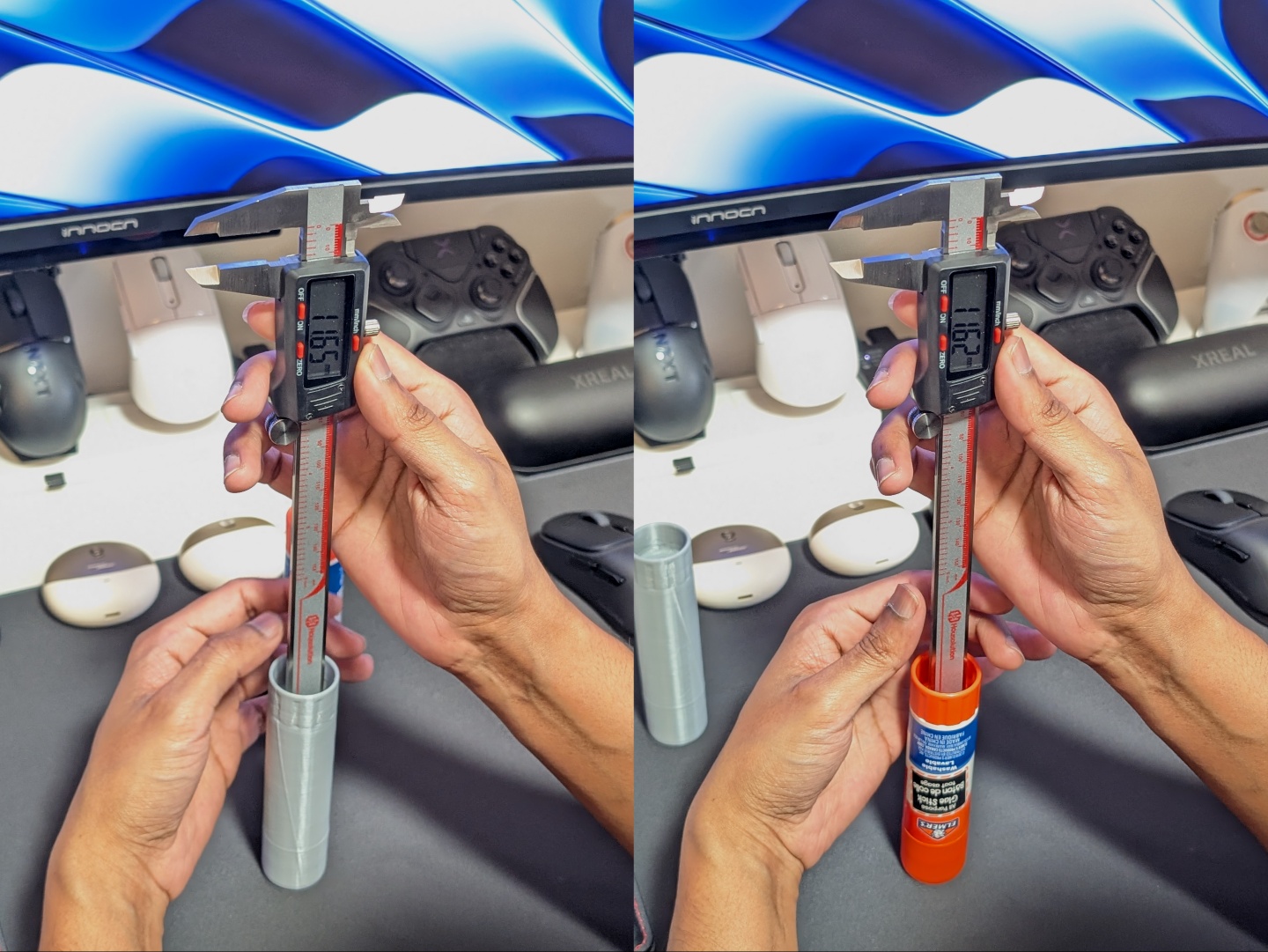

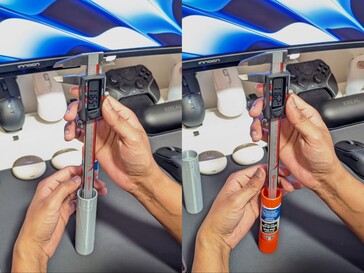

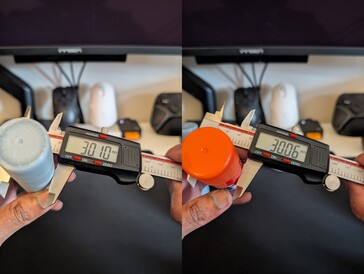

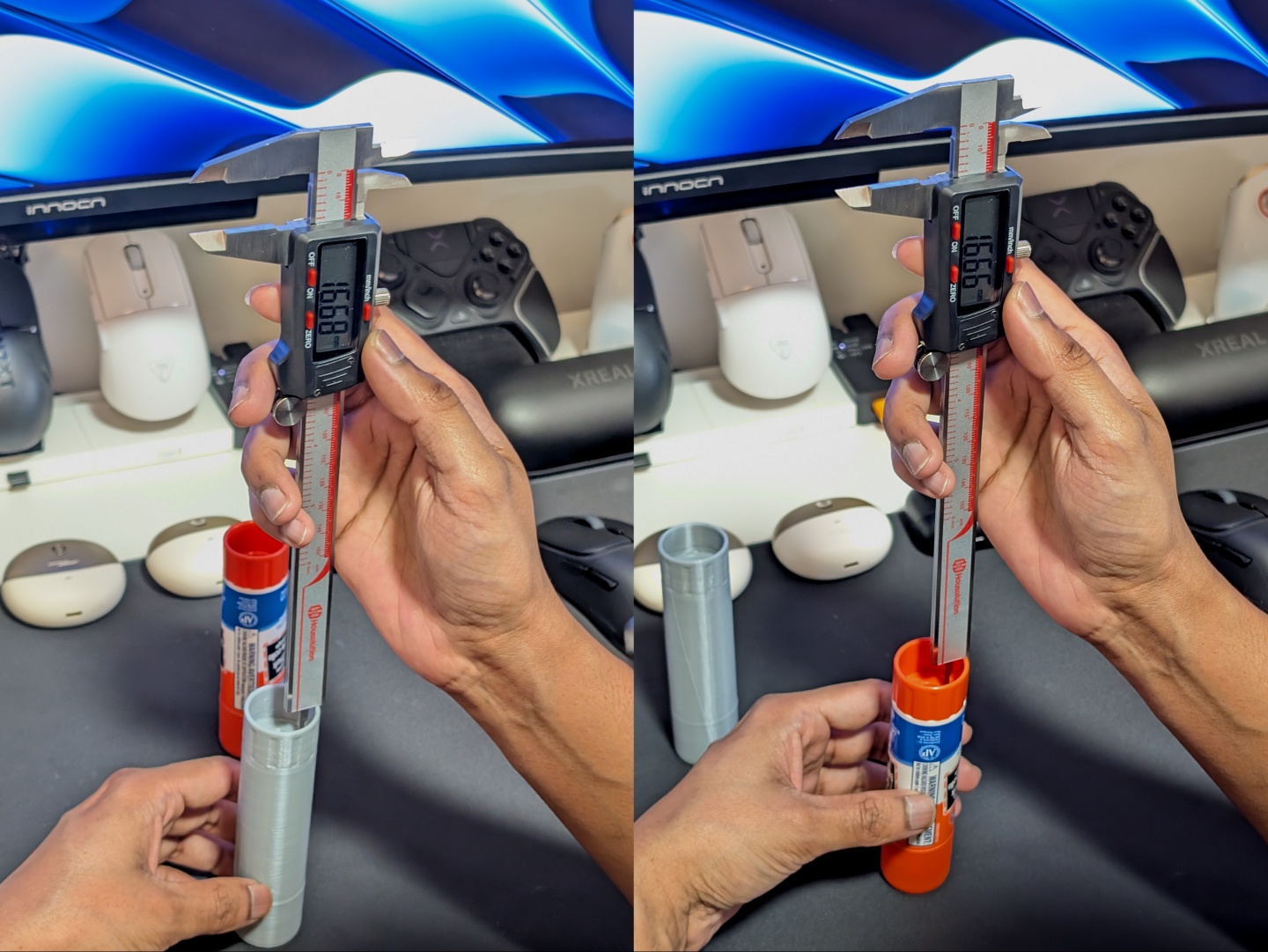

Detto questo, i risultati sono stati molto più precisi con le forme e gli oggetti individuali. Lo stick di colla è stato scansionato utilizzando una combinazione di laser paralleli e singoli, e poi stampato in 3D. Come si può vedere nelle immagini sottostanti, la parte bassa rientrava nella precisione dichiarata, mentre la parte più profonda era fuori misura di 0,03 mm. Il diametro era fuori misura di 0,04 mm, ma l'altezza era fuori misura di 0,24 mm, considerando che c'è uno strato di tesa di 0,2 mm sulla stampa.

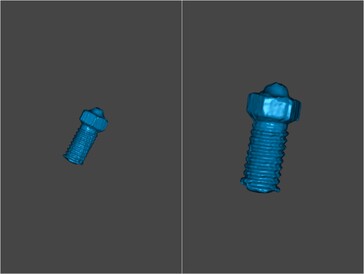

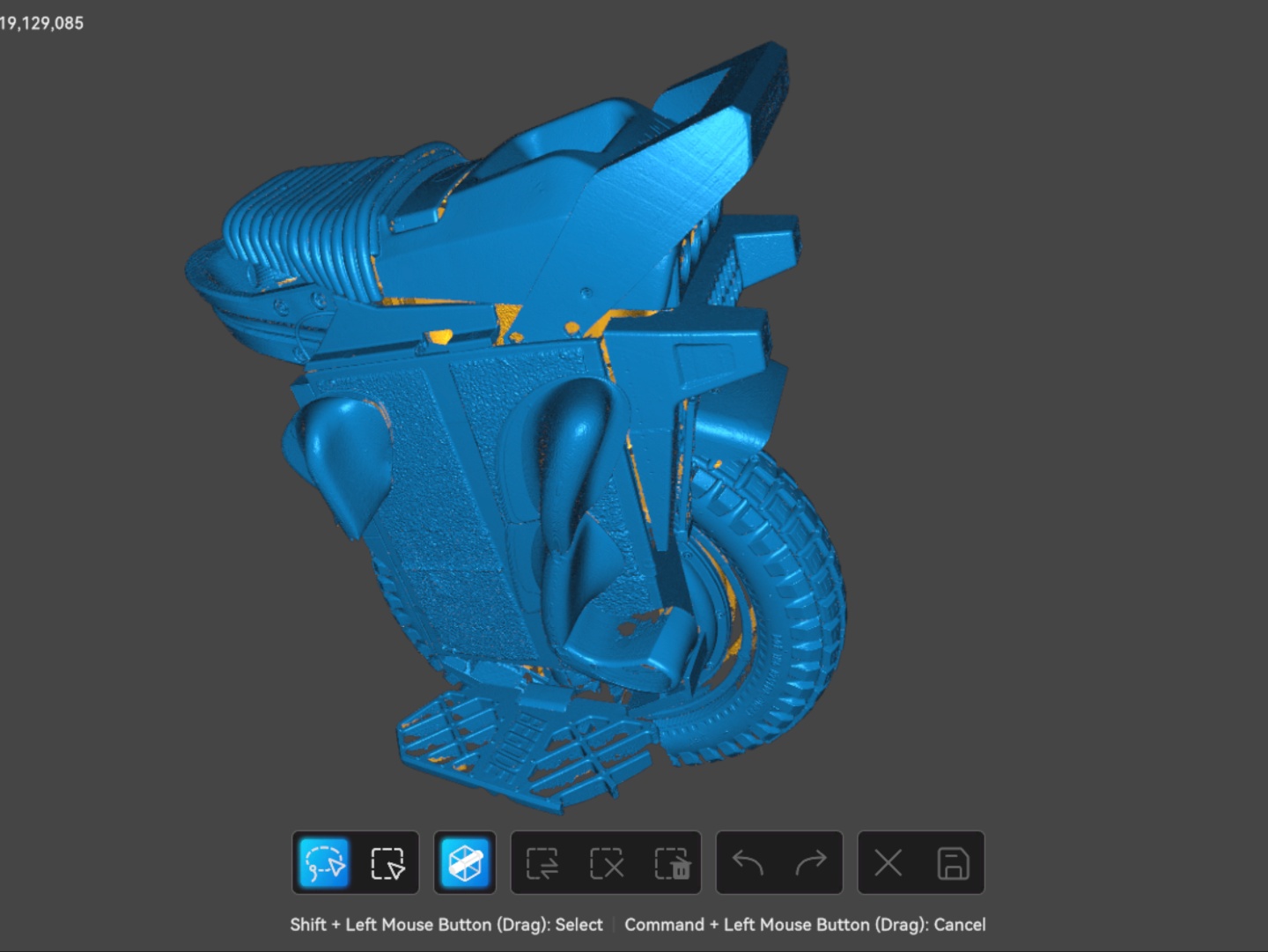

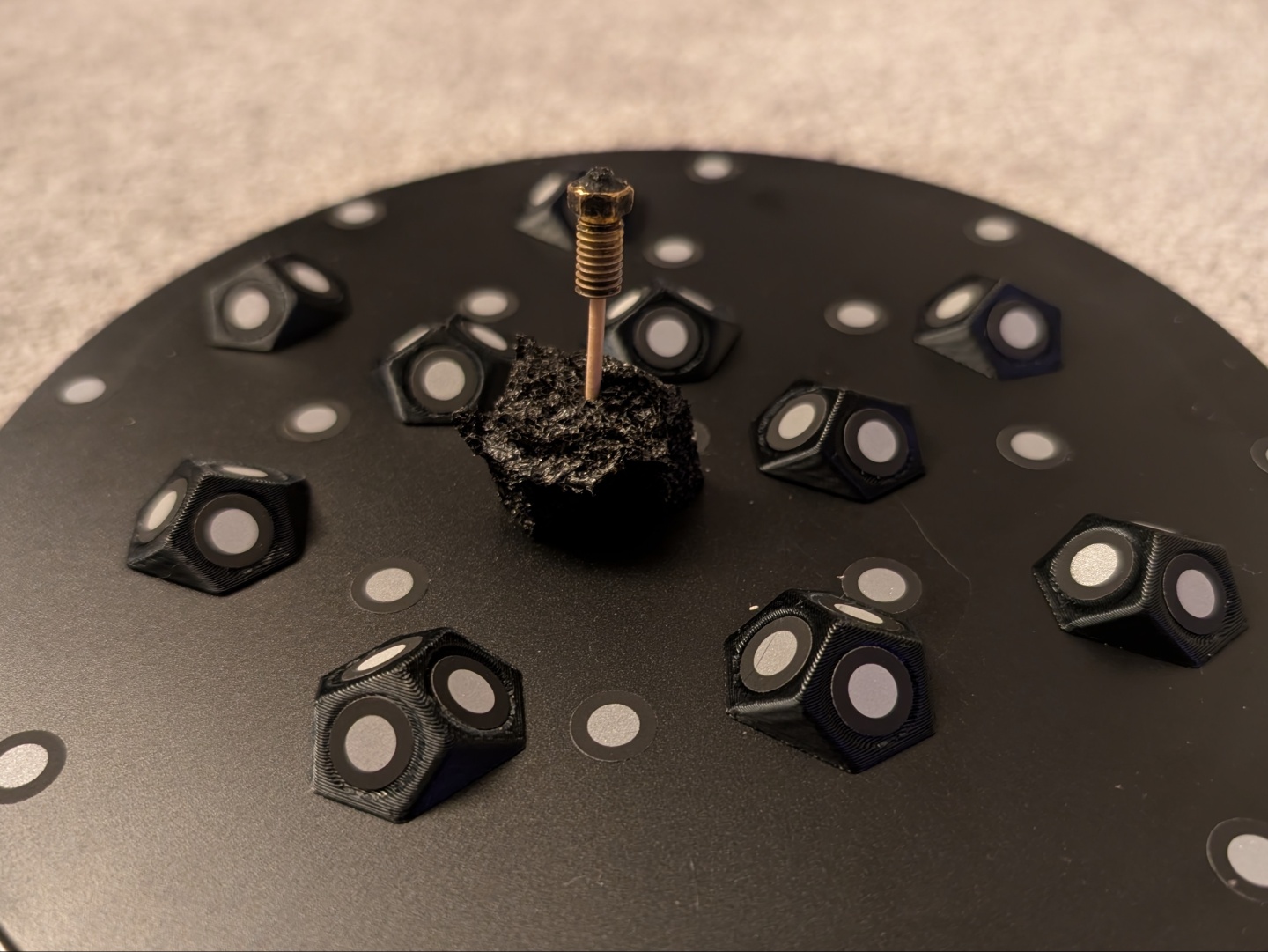

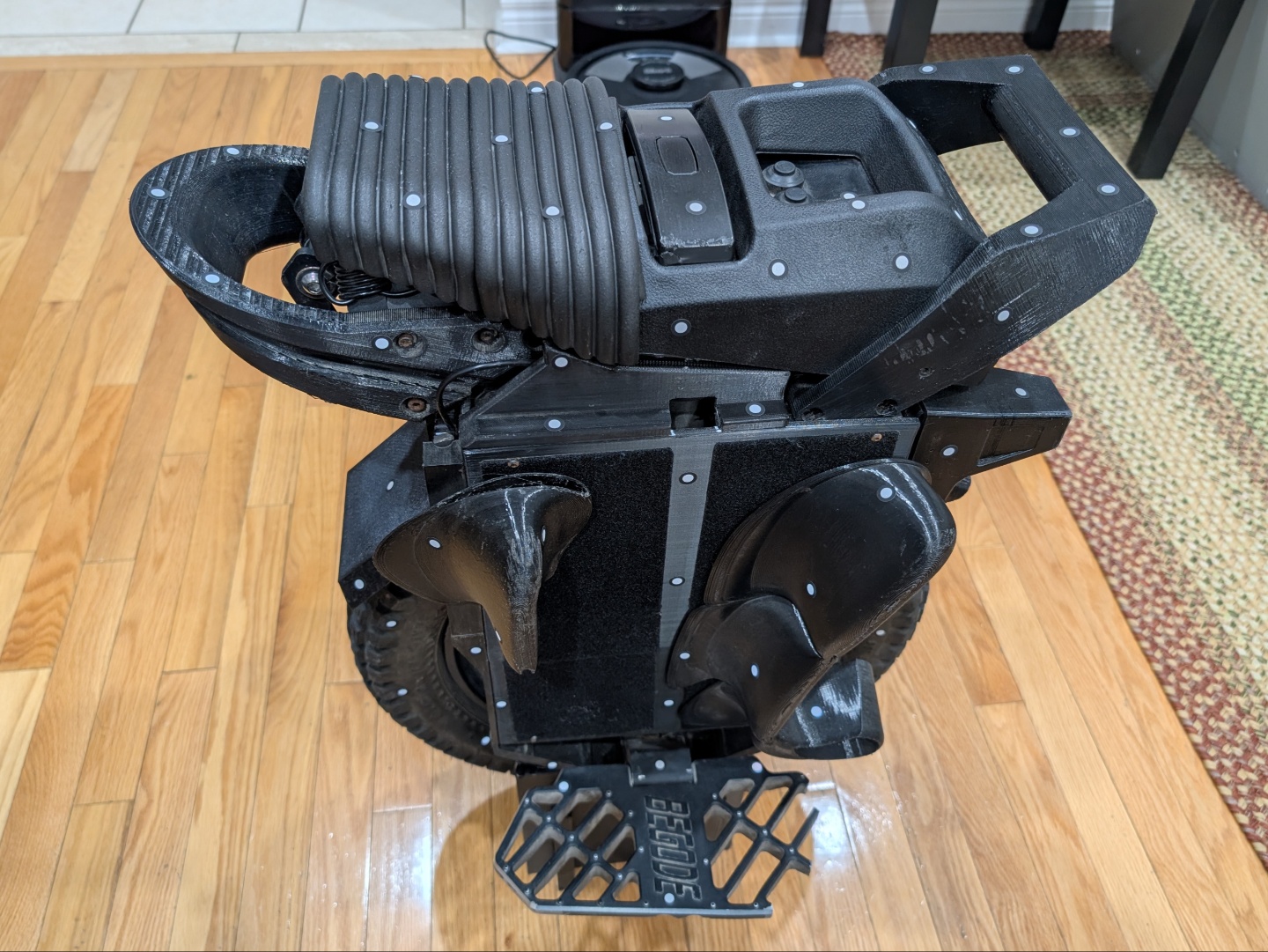

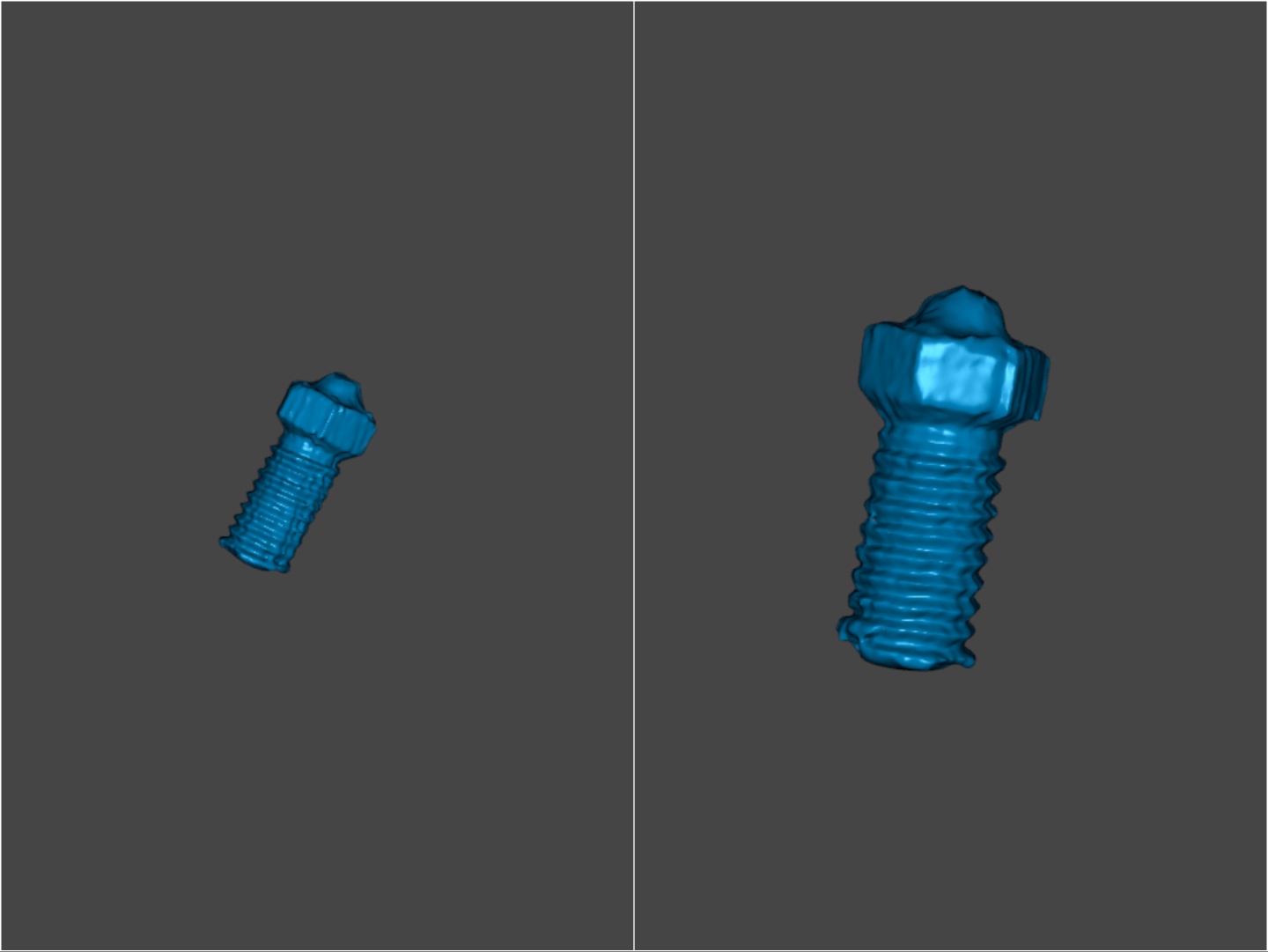

Per una scansione più piccola, ho utilizzato un ugello rotto di una stampante 3D e il Sermoon S1 sembrava perdere alcuni dettagli nelle filettature. Per una scansione più grande, ho scansionato un monociclo elettrico (EUC) per lo più nero con alcune parti riflettenti, utilizzando la modalità a linee incrociate. Ci sono voluti meno di 10 minuti per produrre la scansione iniziale, ovvero il tempo necessario per attaccare i marcatori. Quindi, una scansione pronta per il processo è stata creata in meno di 20 minuti. Anche se la fusione e l'elaborazione della mesh hanno richiesto altri cinque-sette minuti sul Macbook Air.

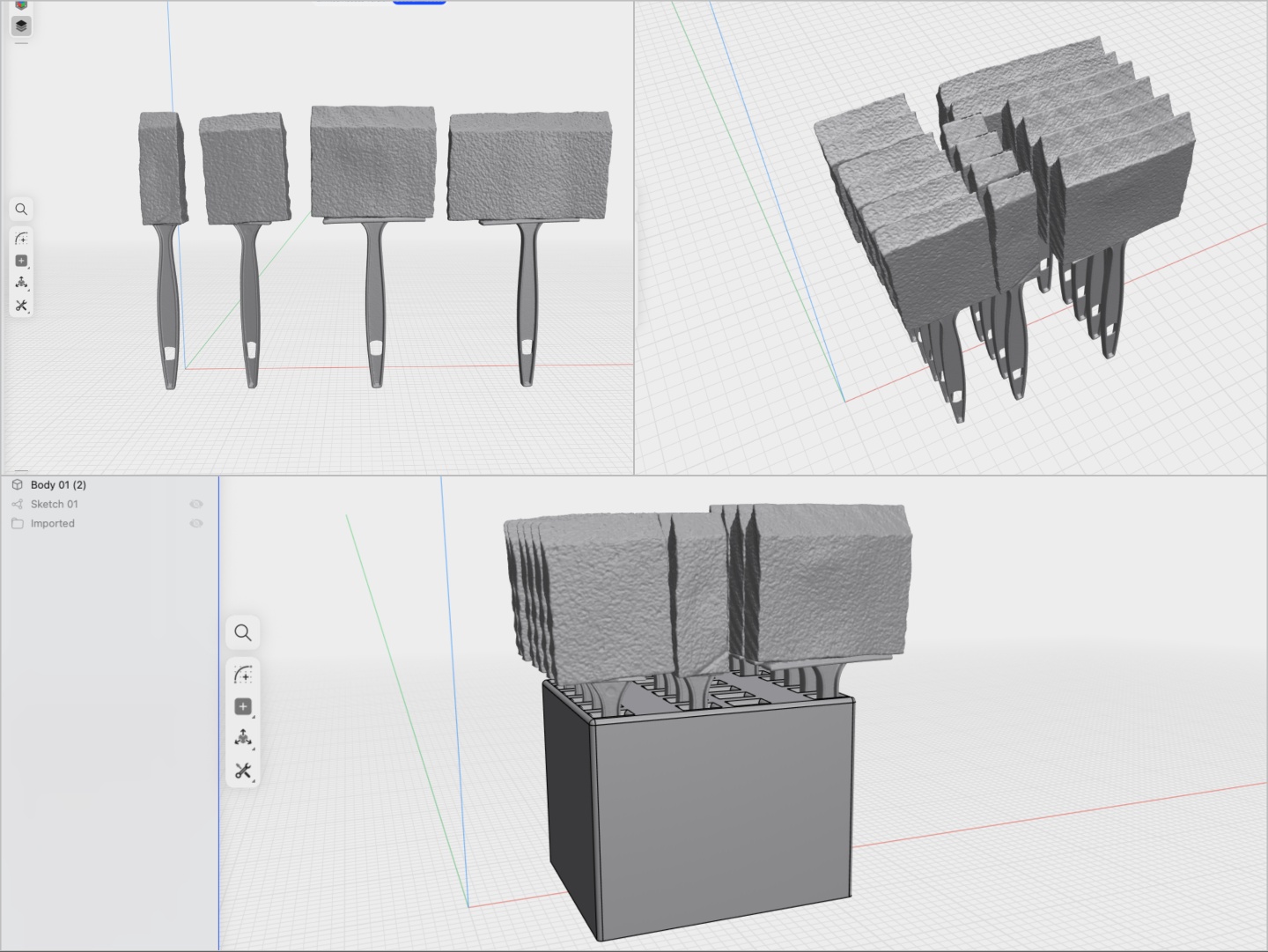

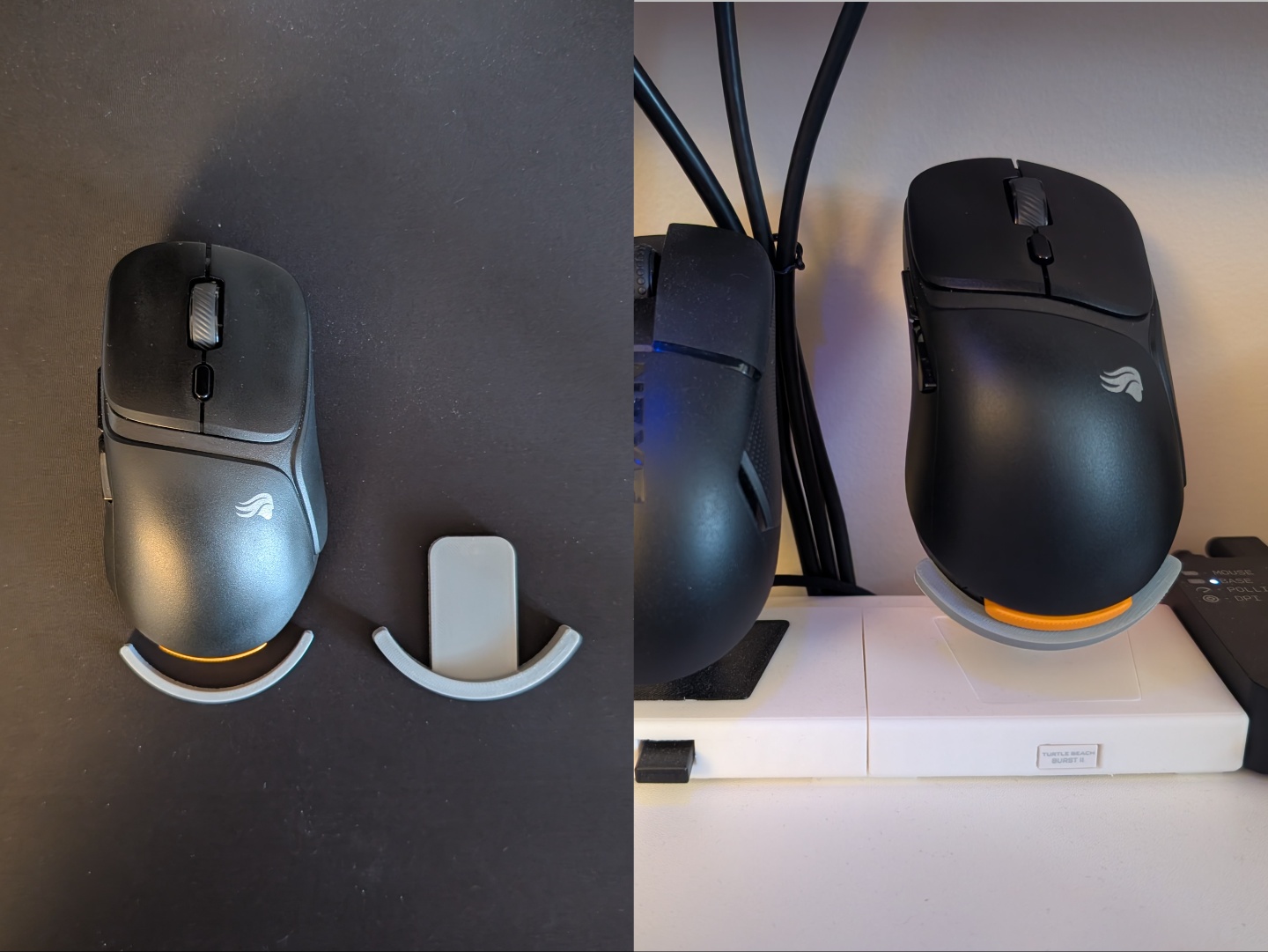

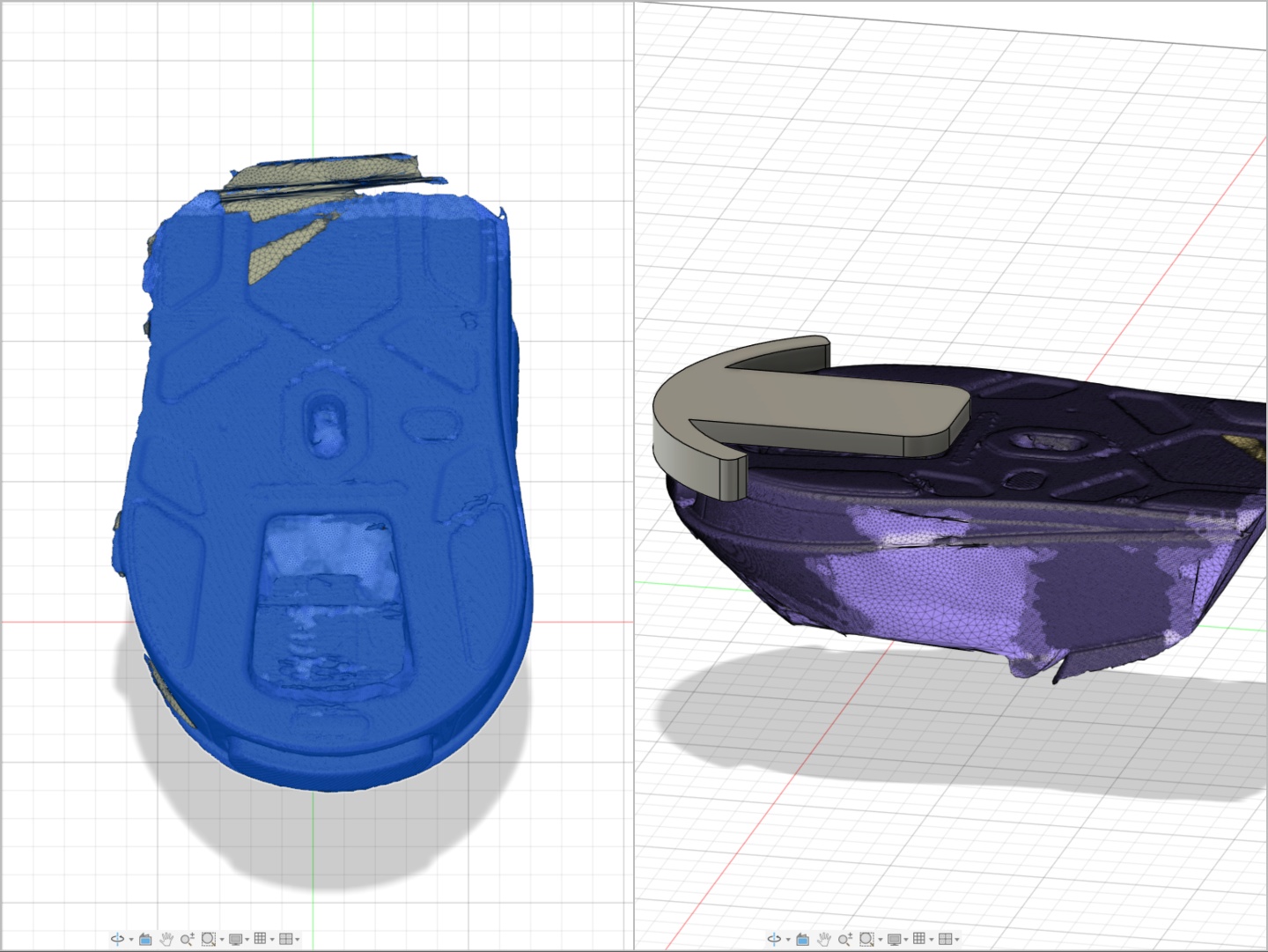

Per usi più pratici e organizzativi, ho potuto progettare un supporto per alcune spazzole a rete che avevo in giro. Avere un modello 3D delle spazzole di diverse dimensioni mi ha aiutato a visualizzare l'aspetto che avrebbero avuto in uno spazio 3D, secondo i miei requisiti di progettazione. Creality Scan, come altri software di scansione 3D, ha una funzione di allineamento in cui due metà scansionate possono essere unite per ottenere un modello completo. Questo mi ha aiutato a creare modelli 3D accurati per i pennelli. Poi, ho potuto realizzare un progetto rapido per un supporto per il mouse per organizzare la mia scrivania, scansionando la parte inferiore del mouse, e sono passato dalla scansione alla progettazione, fino ad avere un prototipo stampato in meno di 30 minuti.

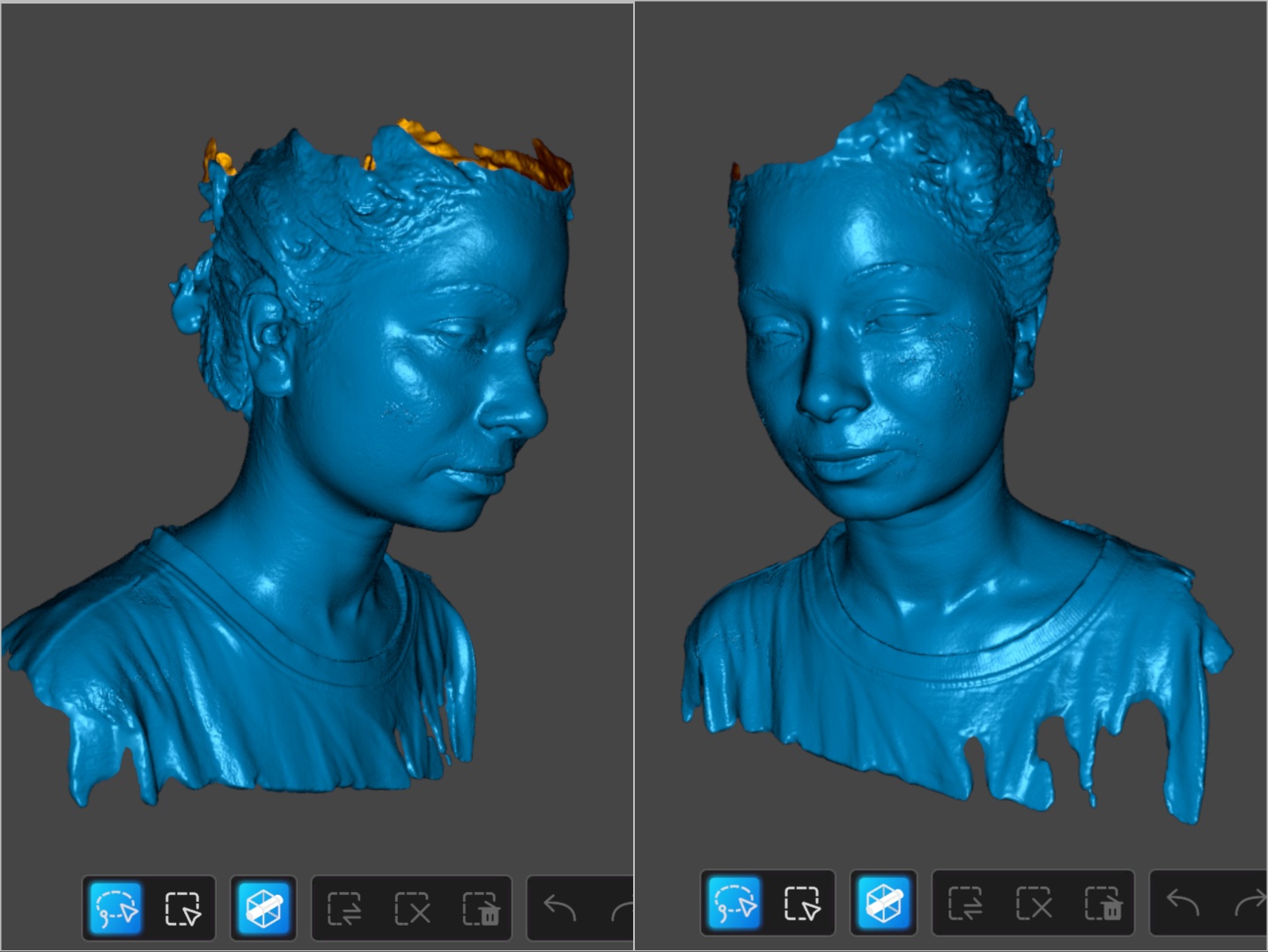

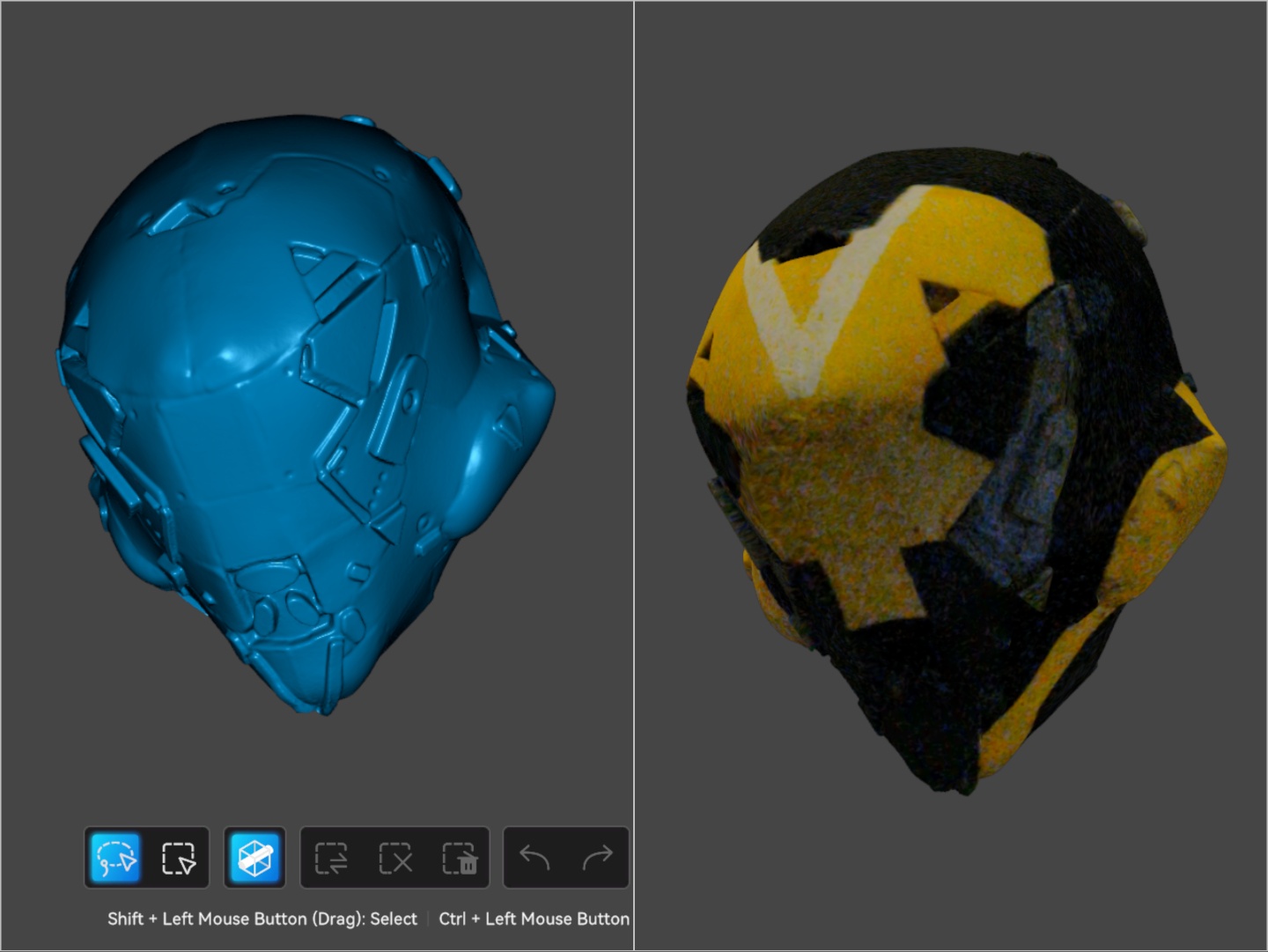

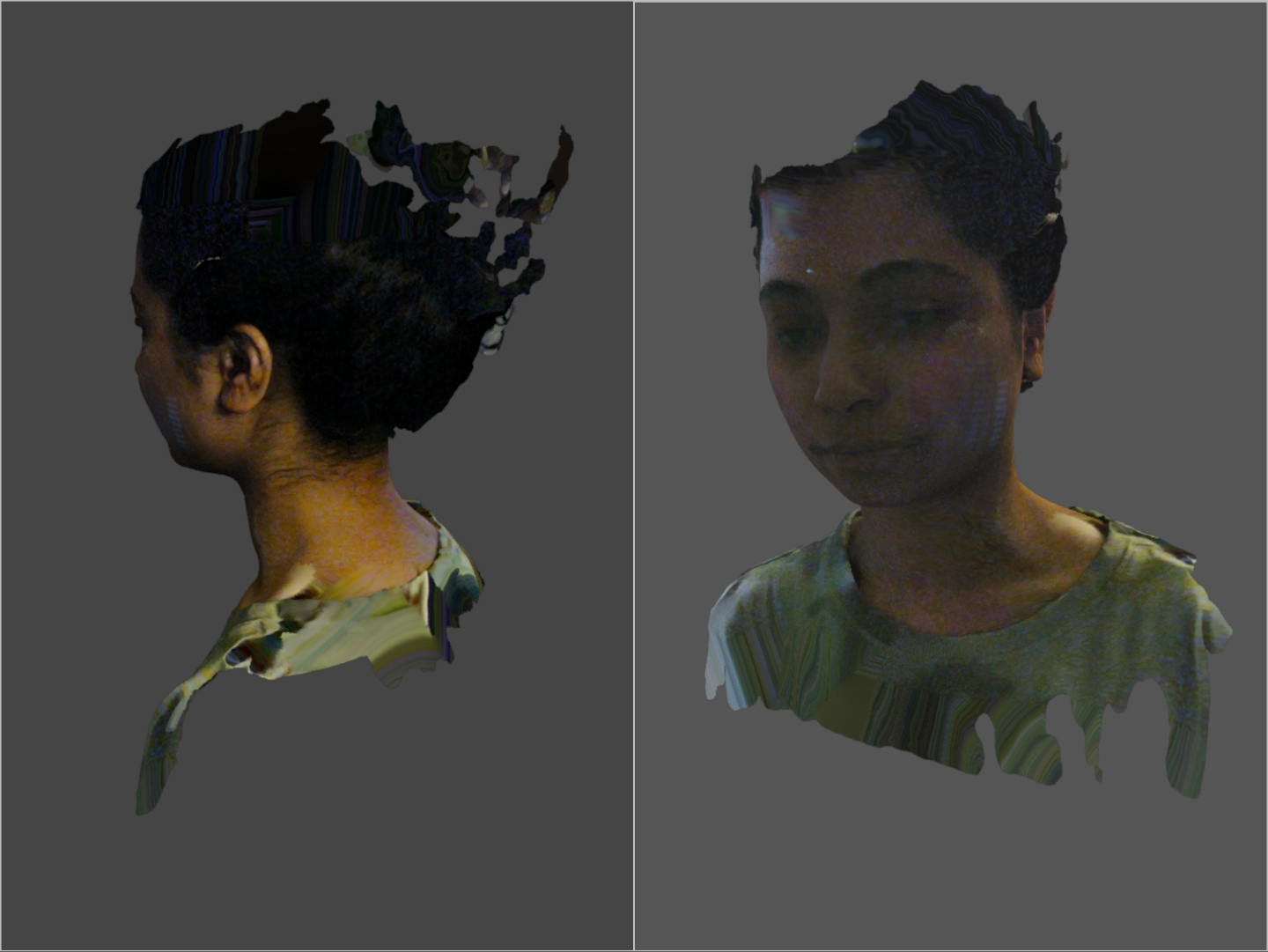

Infine, il test della scansione a infrarossi ha coinvolto un casco in schiuma fatto a mano di un ranger del gioco Anthem e di un umano. La scansione NIR è rapida e, a seconda dell'illuminazione, può produrre una mappa di colori abbastanza accurata. Per le scansioni umane, il Sermoon S1 ha difficoltà con i capelli, ma questa è una limitazione nota degli scanner 3D.
