Il teardown di Nvidia RTX 5090 Founders Edition rivela un fragile design modulare che gli esperti di riparazione definiscono "un disastro"

Una GPU di punta con fondamenta fragili

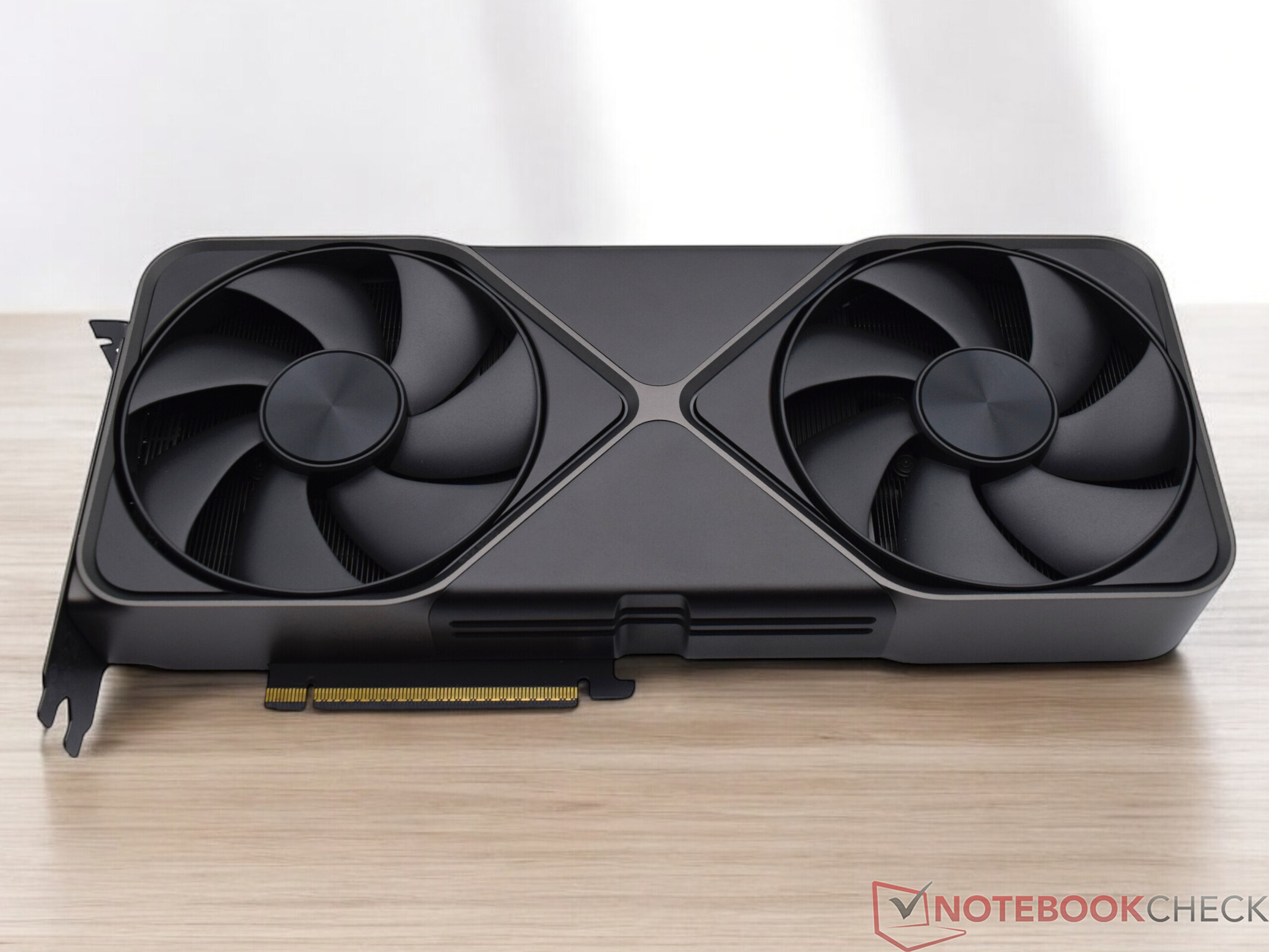

L'ammiraglia di Nvidia RTX 5090 Founders Edition ha ricevuto delle critiche dagli specialisti delle riparazioni di Northridge Fix. L'azienda, che gestisce un popolare negozio di riparazioni di elettronica e un canale YouTube, ha filmato il loro teardown di un'unità difettosa e ha parole forti per il design interno.

Il tecnico ha diagnosticato due schede grafiche RTX 5090 ricevute da un cliente in seguito all'installazione di un water-block personalizzato. Una delle schede, un modello ASUS, è stata rianimata con successo dopo aver reinstallato il raffreddatore di serie. L'altra scheda, invece, una Founders Edition, è diventata un incubo.

Un teardown ha rivelato che Nvidia ha scelto di dividere la scheda in più schede interconnesse, anziché utilizzare un'unica scheda a circuito stampato (PCB). La GPU è collegata al connettore PCIe attraverso un sottile connettore a circuito stampato flessibile (FPC).

Secondo il tecnico, il problema è che il connettore FPC è molto fragile. Un piccolo disallineamento o una flessione eccessiva durante lo smontaggio potrebbe causare un disastro per i microscopici pin, facendoli piegare o rompere. In caso di danneggiamento, la GPU non emette alcun segnale, anche se i binari di tensione e gli altri circuiti mostrano letture nominali.

L'ispezione al microscopio rivela gravi difetti

Utilizzando un microscopio ad alta potenza, il riparatore ha scoperto che un pin del connettore FPC era piegato. Un altro pin si era completamente rotto, e sospettava che ciò fosse avvenuto durante l'installazione del blocco dell'acqua.

Il tecnico non è riuscito a trovare un connettore di ricambio e ha dovuto dichiarare la scheda irreparabile.

L'eccessiva ingegnerizzazione aggiunge una complessità non necessaria

A parte il connettore delicato, Northridge Fix ha riscontrato problemi anche con il design interno eccessivo della scheda. Per smontare la Founder's Edition 5090, il tecnico ha dovuto affrontare molte viti, staffe e piccoli componenti, il che significa navigare in molteplici punti di guasto.

Altri problemi potenziali evidenziati includono il peso elevato della scheda, che la rende difficile da riparare. L'esperto ha osservato: "La 5090 è una scheda molto pesante, e quando si iniziano ad aggiungere giunzioni fragili tra i componenti principali, si creano solo problemi"

Attenzione ai modder e ai costruttori di circuiti personalizzati

Northridge Fix ha consigliato agli appassionati di evitare il raffreddamento ad acqua o la modifica della RTX 5090 Founders Edition. Il fatto che non ci siano connettori di ricambio significa che un piccolo errore potrebbe rendere la GPU un mattone.

Può vedere l'intero episodio nel video di YouTube collegato qui sotto.
