Test della stampante 3D Anycubic Kobra Max: Una stampante enorme per grandi oggetti 3D

Con un letto di stampa riscaldato di 16 pollici (40 cm) per 16 pollici e un'altezza massima di stampa di 18 pollici (45 cm), la Anycubic Kobra Max appartiene alla più grande delle stampanti 3D attualmente sul mercato per gli utenti domestici. A parte le sue dimensioni fisiche, questa stampante 3D ha la facilità d'uso comune a tutti i dispositivi Anycubic. La combinazione di un estrusore a doppio azionamento e un hotend Volcano riesce a fornire volumi ancora più grandi di materiale di stampa al letto di stampa in carbonio siliconico (Carborundum Glass).

Anycubic annuncia cinque nuove stampanti 3D nel secondo trimestre del 2022. Una di queste è la Anycubic Kobra Max. Questa enorme stampante 3D è all'altezza del suo nome con il suo volume di costruzione di 15,75 in x 15,75 in x 17,72 in (400 mm × 400 mm × 450 mm). Oltre alle sue dimensioni, questa stampante 3D offre alcune caratteristiche speciali. Per esempio, come per il precedente modello Viper, viene utilizzata una cella di carico per il livellamento automatico del letto di mesh.

I nostri test dimostrano che la Kobra Max può fornire velocità di stampa ragionevoli, offrendo una qualità commisurata quando alcune impostazioni dei parametri sono sintonizzate sul lavoro da fare. Ma a 569 dollari non sono solo le sue dimensioni fisiche a lasciare un'impressione. E a causa delle sue dimensioni il suo consumo energetico è anche relativamente alto.

Almeno in termini di dimensioni, l'Anycubic Kobra Max è un successore diretto del Chiron, mentre la tecnologia stessa tende ad essere basata sul più recente modello Anycubic Viper. Così, la categoria delle stampanti 3D di grande volume ha un nuovo arrivato con l'ultima tecnologia tra le sue fila

Specifiche

Non è difficile discernere la Viper come il predecessore della Kobra Max e a parte gli aggiustamenti legati alle dimensioni, ci sono pochi cambiamenti al design di base di questa stampante. Tuttavia, la piattaforma di costruzione in acciaio a molla rivestita in PEI è stata sostituita con una in vetro con un rivestimento in carburo di silicio.

Anycubic Kobra Max
Tecnologia sottostante FDM, FFF
dimensioni limite di stampa 3D 400 mm × 400 mm × 450 mm ≅ 72 L (1ft 3¾ in x 1ft 3¾ in x 1' 5 11/16 in, circa 2 ½ cu ft)
Dimensioni senza cavo di alimentazione 80 cm × 83 cm × 72 cm (2ft 7 ½ in x 2ft 8 11/16 in x 2ft 4 3/8 in)
Cinematica Taratura XYZ Prusa/Mendel
Estrusore Estrusore Bowden a doppio ingranaggio con un hotend Volcano
Scheda di sistema Microcontroller Trigorilla Pro A V1.0.4 Scheda HDSC hc32f460
Firmware sull'unità di prova fornita Firmware Anycubic Kobra (Marlin Derivate) GCode-Compatibile
Driver motore passo-passo Driver passo-passo con interpolazione a 1/256 passi con pinheaders saldati
Porte micro SD, USB Tipo B
Controller touchscreen interno (collegamento seriale via USB)
Alimentazione alimentatore interno da 110 V - 240 V a 24 V
Sito web del produttore Anycubic

Montaggio e installazione

La grande stampante 3D viene consegnata da Anycubic in una scatola di cartone adeguatamente grande. Contiene tutti gli strumenti necessari per il montaggio e alcune parti di ricambio. Anche se la Kobra Max non è stata eccessivamente smontata, si dovrebbe prendere il tempo necessario per assemblarla. A causa delle grandi dimensioni di questa stampante 3D quasi ogni singola parte è un po' ingombrante, e si dovrebbe consentire un totale di un'ora per il montaggio e la configurazione iniziale. Poiché il telaio è avvitato alla base, ha due stabilizzatori di supporto a pendolo. Per evitare la torsione della struttura, è particolarmente importante assicurarsi che questi stabilizzatori siano allentati prima di stringere le viti di montaggio. Ci sono alcune questioni aperte sul percorso dei cavi della stampante, dato che le istruzioni di montaggio di Anycubic non sono ancora molto accurate. Anche con istruzioni chiare su quale spina va in quale presa, il nostro assemblaggio di prova dà un'impressione decisamente disordinata.

La stampante assemblata pesa ben oltre 20 kg (44 lbs), quindi dovreste decidere dove posizionarla prima di installarla. A causa delle dimensioni della Kobra Max, spostare l'unità anche per piccole distanze non è così facile, soprattutto perché la stampante larga più di due piedi e mezzo potrebbe avere difficoltà a passare attraverso un normale telaio della porta.

Gestione dei cavi

Mentre sembra ancora relativamente ordinata sotto le coperture, questa stampante 3D manca di un buon modo di canalizzare i cavi alla testina di stampa e all'X-drive. I due fili del cavo penzolano liberamente da entrambi i lati della Kobra Max e il filo del cavo verso il letto di stampa sembra un po' corto. Inoltre, quando si lavora sul retro del letto di stampa i cavi non sembrano avere la latitudine necessaria per manovrare. Nel tempo questo potrebbe portare a danni ai cavi. Non c'è nemmeno un condotto per i cavi che si collegano al touchscreen. In sintesi, saremmo alla ricerca di una migliore canalizzazione per tutti i cavi che emanano dalla base dell'unità.

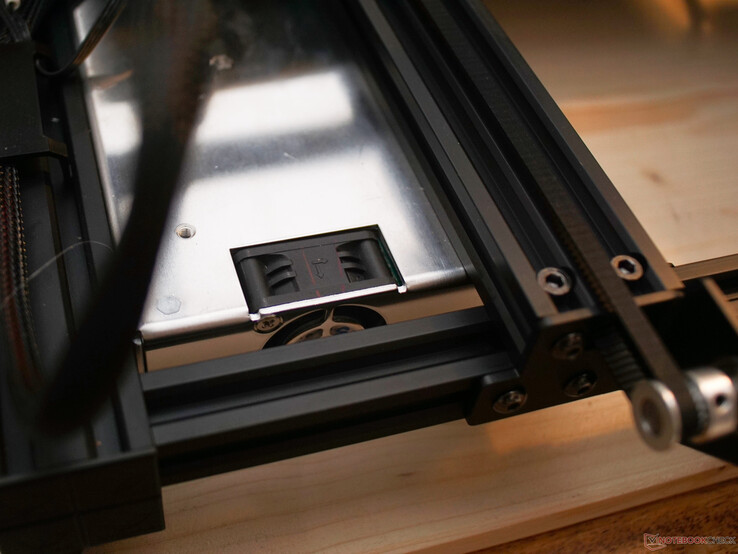

Passaggio dei cavi all'interno dell'unità base
Passaggio dei cavi all'interno dell'unità base
Due fili di cavi portano all'asse X
Due fili di cavi portano all'asse X
Il cavo del letto di stampa è vicino alla deformazione
Il cavo del letto di stampa è vicino alla deformazione

La scheda madre

Scheda Trigorilla Pro A V1.0.4
Scheda Trigorilla Pro A V1.0.4

La scheda Anycubic Trigorilla Pro A V1.0.4 è dotata della connettività minima. Le opzioni di aggiornamento per gli autocostruttori semplicemente non sono fornite. Non è proprio possibile determinare esattamente quali driver per motori passo-passo sono nascosti dietro le saldature e l'unità di raffreddamento che li avvolgono

Il microcontrollore è un HDSC hc32f460. Il suo chip a 32 bit con un Cortex-M4-CPU gira a 200 MHz e fornisce un'abbondante potenza di calcolo. Per evitare di sovraccaricare i componenti delle schede del sistema Trigorilla - il suo letto di stampa richiede un alto amperaggio - il Kobra Max ha la sua propria unità di controllo dell'alimentazione esterna.

telaio della stampante 3D

Due stabilizzatori a pendolo forniscono la tanto necessaria stabilità di questa unità. Come è comunemente il caso con le stampanti 3D attuali, le sue parti mobili corrono su una combinazione di estrusioni di alluminio con scanalature a V e D-Rollers. Questa soluzione piuttosto rigidamente configurata mostra i suoi limiti come risultato diretto della lunghezza di alcuni dei profili. Mentre non mancano i profili da 40 mm x 40 mm (1 9/16 di pollice x 1 9/16 di pollice) implementati nella Base, l'estrusione di alluminio da 20 mm(13/16 di pollice) 2020 per la testina di stampa sembra inopportunamente flessibile

Il letto di stampa, invece, sembra particolarmente ben stabilizzato. Un totale di 12 rulli D scorre su due aste di profilo. L'unico problema che si è presentato è stato quello di regolare le impostazioni per far girare liberamente le rotelle. Nella nostra prova, la fila fissa sul lato destro è stata allineata per prima con i rulli sopra i dadi eccentrici, seguita da quella di sinistra. Una sfida che si presenta nel fare questo sta nella non trascurabile espansione termica del letto della stampante. Anche teoricamente, il grande letto di alluminio della stampante a cui è attaccato il vetro Carborundum, si espanderà di quasi un millimetro quando viene riscaldato a 60 °C (140 °F). Nei dieci giorni in cui la stampante 3D ci è stata messa a disposizione per i test, abbiamo dovuto regolare le nostre impostazioni in diverse occasioni

L'asse Z è alimentato da due motori e mandrini filettati che sono sincronizzati tramite una cinghia di distribuzione. L'uso di molle di compressione sui dadi T-8 permette un funzionamento senza gioco della cinghia.

Controllo della stampante

Impostazioni disponibili durante un'operazione di stampa
Impostazioni disponibili durante un'operazione di stampa

L'Anycubic Kobra Max è pilotato da un touchscreen o via USB utilizzando applicazioni come Pronterface. Il menu del touchscreen è disposto in modo chiaro. I valori numerici possono essere inseriti tramite un contatore con pulsanti più meno o tramite un campo di input numerico. Il chiaro layout del menu non fornisce tuttavia molte opzioni di controllo oltre a quelle standard, conformi al livellamento del letto, al preriscaldamento e al cambio del filamento. E mentre la stampa è in corso, sono disponibili solo le regolazioni che governano la velocità di stampa, la temperatura, la velocità della ventola e i LED integrati nella testa della stampante.

Manca uno strumento intelligente per stabilire l'offset dell'asse Z richiesto e la possibilità di modificare il moltiplicatore di estrusione. È solo quando è collegata a un computer che questa stampante 3D può essere fatta funzionare bene.

Performance

Letto per stampante

Test di velocità di stampa del primo strato
Test di velocità di stampa del primo strato
Immagine termica del letto della stampante
Immagine termica del letto della stampante

Il letto della stampante rivestito di carburo di silicio non è esattamente livellato in quanto tale, ma le qualità di adesione sono buone una volta che il processo di livellamento automatico del letto è completato e le regolazioni sono fatte sull'offset dell'asse Z. Il vetro di Carborundum è fissato qui con sei morsetti su una piastra di alluminio con l'elemento riscaldante. Inoltre, il letto di stampa è dotato di un sottile isolamento termico sul lato inferiore.

Il letto di stampa è riscaldato tramite la fonte di alimentazione 24 V DC e utilizza fino a 400 W. Tuttavia, ci vogliono circa cinque minuti per riscaldarsi da circa 20 °C (68 °F) a 60 °C (140 °F) a causa della grande area coinvolta. Il firmware permette fino a 110°C (230°F), rendendo difficile per l'Anycubic Kobra Max lavorare l'ABS. L'immagine termica mostra un calo di temperatura su un margine di circa due pollici intorno ai bordi. Altrimenti, la distribuzione del calore su questo grande letto di stampa sembra relativamente uniforme. Non abbiamo, tuttavia, determinato alcuna degradazione dell'adesione lungo i bordi. È molto probabile che il differenziale di temperatura, come misurato dalla Flir One Pro, sia inferiore alla differenza di temperatura reale, poiché l'emissività della superficie non è stata misurata sul grembiule.


Hotend ed estrusore

Un estrusore stile BMG e un hotend Volcano fanno un ottimo lavoro sulla Anycubic Kobra Max. I tubi in PTFE lunghi circa 45 cm che portano il filamento all'unità sono appena percettibili nei nostri risultati di stampa. Come è abbastanza comune per gli estrusori a doppio ingranaggio, un fischio è udibile ad ogni retrazione. La testina di stampa e la struttura generale di questo modello non sono significativamente diverse da quelle della Anycubic Viper e il processo piuttosto insolito per il livellamento automatico del letto è implementato anche qui. Quando si abbassa l'ugello della testina di stampa sui singoli punti di contatto, una cella di carico determina il tempo. Ciò che si nota con la Kobra, tuttavia, è una leggera deviazione dai parametri specificati. Ciò è dovuto alla flessibilità piuttosto elevata dell'asse X e del letto di stampa. Questa flessibilità dell'asse X è meno pronunciata ai bordi del letto di stampa ed è al suo massimo al centro del letto di stampa. Questo si traduce in una distorsione a forma di sella che viene rilevata dal sensore ABL. Tuttavia, non abbiamo identificato alcun problema durante il nostro periodo di prova piuttosto breve, a parte una piccola sovra e sotto-estrusione nelle rispettive aree del primo strato. La testina di stampa è anche dotata di una piccola luce LED e di due ventole radiali che sono posizionate accanto all'hotend e alla cella di carico.

Il clone BMG può fornire una portata elevata nel test di estrusione. Solo ai 20 mm³/s richiesti (circa ¾ in3/s) il flusso di filamento si interrompe. Questo fornisce una velocità di stampa massima calcolata di circa 180 mm/s (poco più di 7 pollici/s) data una larghezza di estrusione di 0,044 mm (44 μm) e un'altezza di strato di 0,2 mm (200 μm).

Tuttavia, durante la stampa vera e propria, la contropressione nell'ugello aumenta. I primi problemi reali diventano evidenti nel nostro scenario di test a velocità superiori a 140 mm/s (5½ in/s). Ad una velocità di stampa di 150 mm/s (5.9 in/s) i primi fori appaiono nell'output del test stampato. Date le dimensioni potenziali dell'output stampato di Anycubic Kobra Max, velocità di stampa più elevate sembrano in qualche modo desiderabili. Un approccio alternativo per ottenere velocità di stampa più elevate sarebbe quello di utilizzare un ugello più grande. Specialmente con oggetti grandi, l'uso di ugelli da 0,6 mm o 0,8 mm potrebbe far risparmiare molto tempo. Anycubic fornisce solo un singolo ugello Volcano da 0,4 mm.

Test di estrusione
Test di estrusione
Test di estrusione
Test di estrusione
Risultati della prova di estrusione
Risultati della prova di estrusione
Test di velocità di stampa - Prime emissioni a poco più di 5,5 pollici/s (140 mm/s)
Test di velocità di stampa - Prime emissioni a poco più di 5,5 pollici/s (140 mm/s)

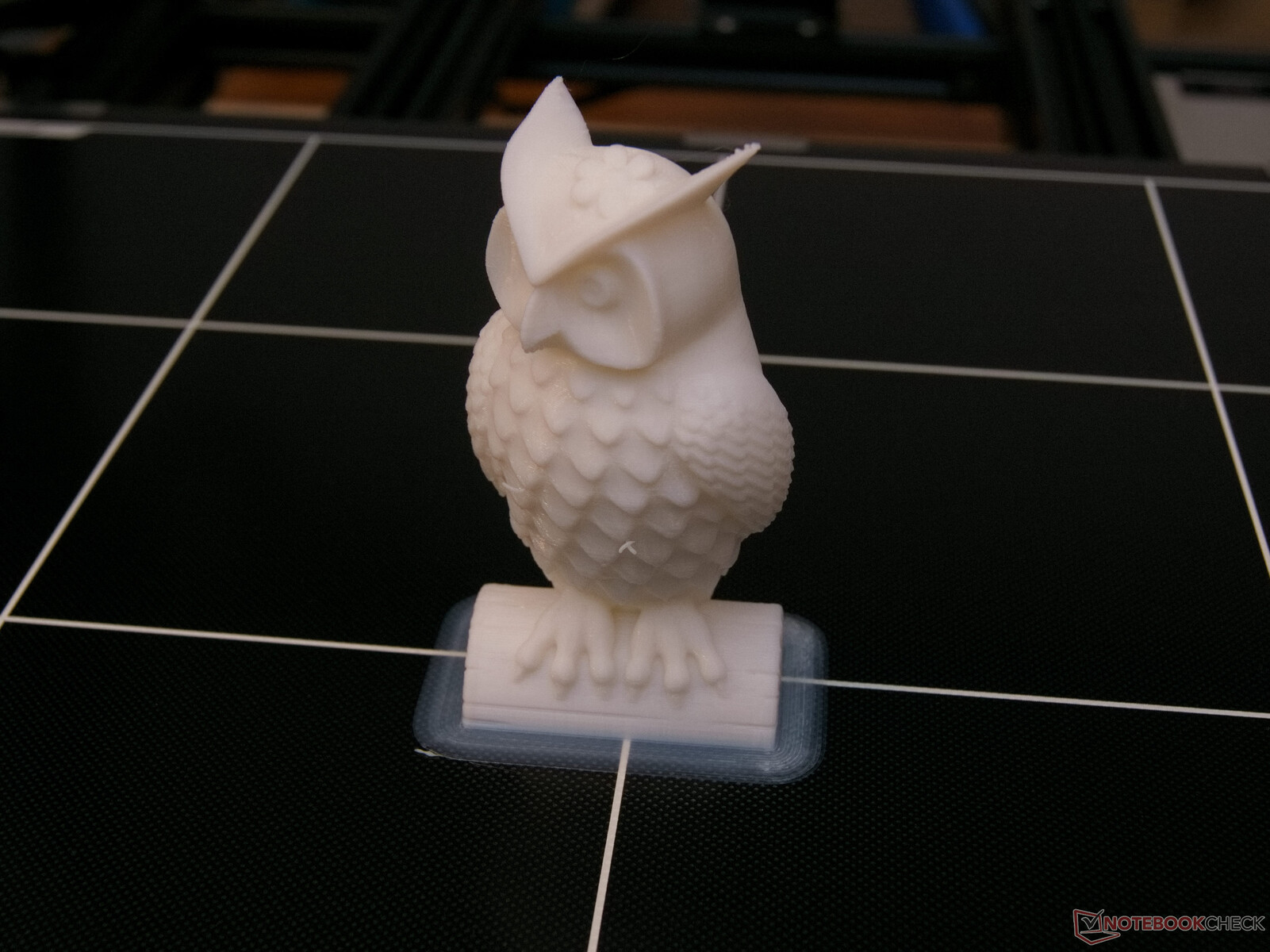

Qualità di stampa

La scheda micro-SD fornita con il nostro dispositivo di prova include un profilo Cura che abbiamo usato senza modifiche per le nostre procedure di test della qualità di stampa di riferimento. Anycubic raccomanda di usare velocità di stampa relativamente alte, fino a 80 mm/s (3.15 in/s).

I risultati robusti creano un'impressione favorevole della capacità di stampa a sbalzo del dispositivo. Anche con un angolo di 70° non ci sono problemi visibili. C'è qualche segno di incordatura e di blob, ma questi sono molto limitati. Anche tra le pareti sottili e negli spazi tra i piccoli aghi, i filamenti di plastica sono appena percettibili. E infine, il cancello stampato e la manopola rotante sono stati trovati mobili anche se la rottura di piccoli filamenti di plastica fusa su entrambi è stata un po' difficile.

Per quanto riguarda la precisione dimensionale, la più grande deviazione misurata è stata di 0,08 mm (80 μm). Vale a dire che l'estrusore fornisce meno plastica di quella ipotizzata dall'affettatrice. Questo potrebbe anche spiegare le leggerezze dei nostri test. L'adesione al letto di stampa del nostro campione di prova è stata eccellente e nessuno degli angoli ha mostrato segni di sollevamento o avvolgimento.

In pratica, questa grande stampante 3D funziona in modo impeccabile e non c'è quasi nulla da criticare se non una trascurabile sottoestrusione. Il profilo di stampa Cura funziona bene e permette alla qualità e alla velocità di stampa di raggiungere ottimi livelli di performance.

Sicurezza

Il meccanismo di spegnimento per guasto di temperatura della nostra unità di prova e la protezione contro la fuga di temperatura hanno funzionato bene in ogni caso. La stampante rileva sia i cavi dei sensori in cortocircuito che quelli scollegati e spegne gli elementi di riscaldamento corrispondenti come richiesto. Quando si riscalda o si raffredda artificialmente l'hotend o il letto di stampa, la stampante 3D taglia anche l'alimentazione agli elementi riscaldanti.

Fattori ambientali

Se non fosse per la forte ventola dell'alimentatore da 500 watt, la stampante 3D potrebbe essere molto silenziosa. Tuttavia, il sistema di ventilazione a richiesta copre di gran lunga tutti gli altri rumori generati dalla stampante 3D. Quando questa ventola non è in funzione, il fonometro Voltcraft SL-10 misura un volume massimo di 48 dB(A) da una distanza di un metro (~3,3 piedi). Non appena la ventola dell'alimentatore è necessaria, il volume sonoro aumenta a circa 57 dB(A). A causa del design aperto della stampante 3D, gli odori della plastica fusa si disperdono nella stanza.

Alimentazione con ventilatore
Alimentazione con ventilatore

Consumo di energia

Il consumo di energia della Anycubic Kobra Max può essere relativamente alto, se si confronta questa stampante 3D con dispositivi più piccoli come la Artillery Genius Pro. Abbiamo misurato il consumo di energia con un Voltcraft SEM 6000 durante la stampa di un 3DBenchy. La richiesta di energia per il letto di stampa riscaldato a 60°C(140 °F) è di circa 230 W dopo il riscaldamento iniziale. A causa delle dimensioni del letto di stampa, la perdita di calore per convezione è piuttosto alta. Per risparmiare energia, vale la pena ridurre la velocità della ventola per raffreddare un oggetto o usare le ventole solo quando sono necessarie. Inoltre, per molte stampe PLA la temperatura del letto di stampa può essere ridotta di 10oCdopo la stampa del primo strato.

Misurazione del consumo di energia - Anycubic Kobra Max- 3D-Benchy (media mobile e valori misurati)
Misurazione del consumo di energia - Anycubic Kobra Max- 3D-Benchy (media mobile e valori misurati)

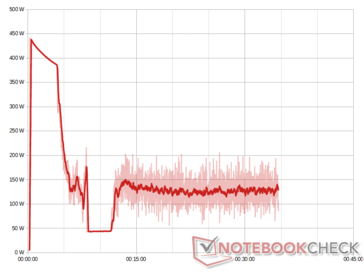

Misurazione del consumo di energia - Anycubic Kobra Max- 3D-Benchy Impostazioni di risparmio energetico (media mobile e valori misurati) (misurazione parziale)
Misurazione del consumo di energia - Anycubic Kobra Max- 3D-Benchy Impostazioni di risparmio energetico (media mobile e valori misurati) (misurazione parziale)

In un test successivo utilizzando queste impostazioni di risparmio energetico, il consumo di energia del Kobra Max è sceso di ben 100 W e di quasi 200 W durante il periodo di raffreddamento di circa 4 minuti. Mentre la qualità dei due banchi 3D difficilmente differisce, le impostazioni di risparmio energetico proposte richiedono 140 ore di watt in meno.

Verdetto

L'Anycubic Kobra Max - fornito per i nostri test da Anycubic
L'Anycubic Kobra Max - fornito per i nostri test da Anycubic

A causa delle sue dimensioni, la stampante Anycubic Kobra Max 3D non è certamente adatta a tutti. Se si desidera sfruttare appieno le capacità di questa stampante 3D con il suo letto di stampa di 400mm x 400mm (16in per 16in), si dovrebbe puntare ad acquisire una solida conoscenza delle impostazioni della stampante 3D e del software di slicing che viene fornito con il dispositivo, poiché queste sono molte e varie. Piccoli aggiustamenti al profilo di Cura possono ridurre il tempo di stampa per gli oggetti più grandi di giorni. Si dovrebbe anche essere consapevoli che le stampe che sfruttano la capacità di stampa di grandi volumi della Anycubic Kobra Max possono richiedere diversi giorni. A parte i problemi che possono sorgere a causa delle dimensioni del dispositivo, il nostro test della Anycubic Kobra Max è stato convincente. Dal punto di vista della qualità, i risultati sono in linea con molte altre stampanti 3D.

Se i vostri progetti richiedono una quantità copiosa di spazio, potete affidarvi tranquillamente alla Anycubic Kobra Max. I nostri test hanno dimostrato che questa stampante 3D funziona in modo coerente e fornisce un output di alta qualità.

L'alto consumo di energia è probabilmente la nostra più grande critica al dispositivo. Anche se un po' di energia può essere risparmiata con opportune regolazioni del profilo di taglio, le stampanti più piccole sono in definitiva la scelta giusta per le parti più piccole. Se avete bisogno di stampare parti grandi più velocemente, dovreste considerare anche altre dimensioni di ugelli. L'ugello da 0,4 mm installato nell'hotend Volcano è universalmente considerato una scelta appropriata, ma diametri dei fori e larghezze di estrusione più grandi possono accelerare notevolmente la stampa 3D, mentre il livello di dettaglio spesso diminuirà solo marginalmente.

Prezzi e disponibilità

L'Anycubic Kobra Max è ora disponibile sul sito Anycubic, Amazon, eBay e AliExpress a partire da 569 dollari.
