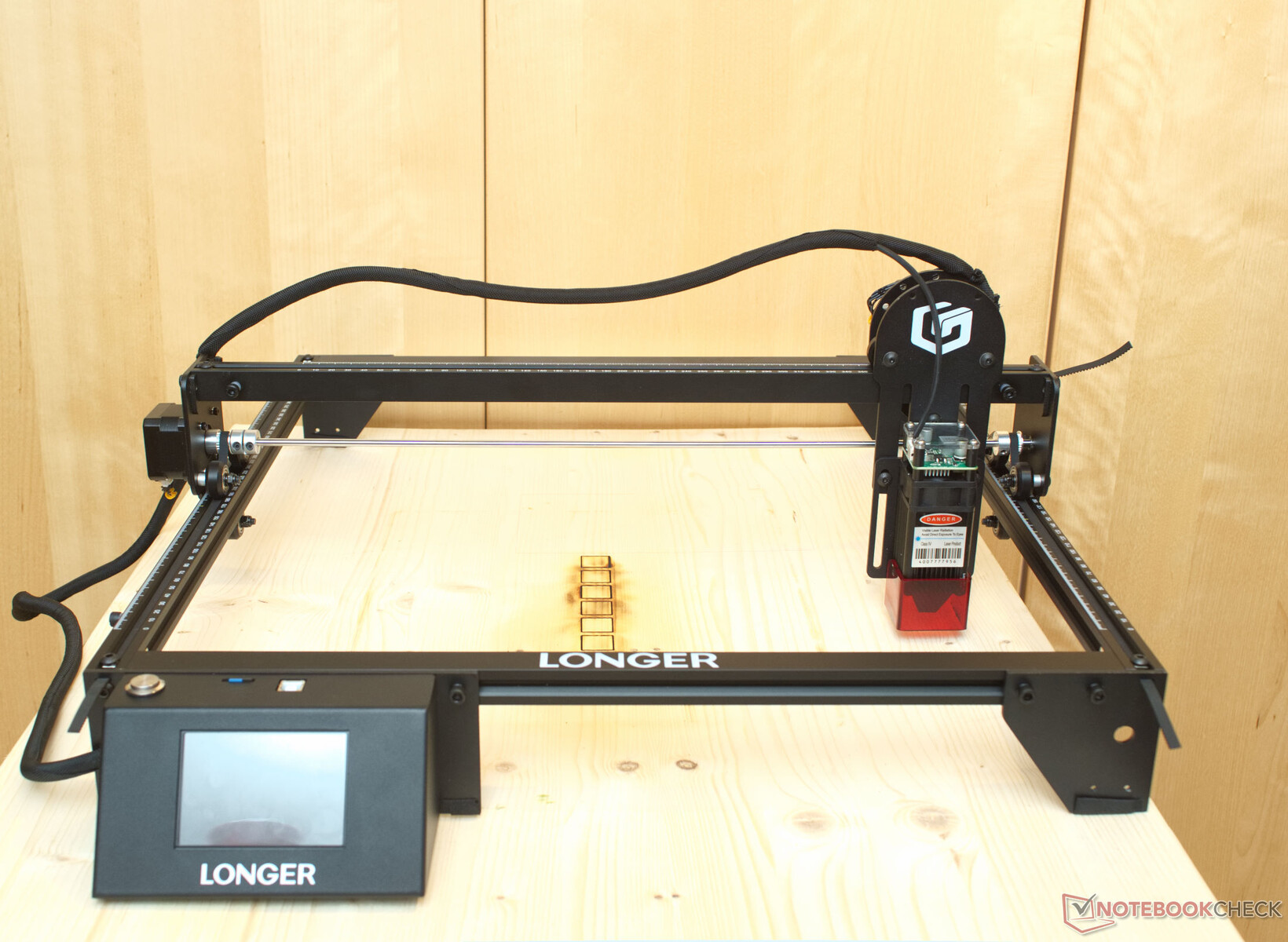

Recensione dell'incisore laser Longer RAY5: Smart-laser con Wi-Fi

Con il controllo Wi-Fi e un touchscreen il Longer RAY5 è quasi un unicum tra gli incisori laser. Così, il laser CNC può impressionare con una gestione particolarmente facile. Solo 5 watt di potenza ottica sono sufficienti per produrre buoni risultati su molti materiali.

Longer è meglio conosciuto per le stampanti 3D buone e convenienti. Il portafoglio di prodotti comprende stampanti FDM e a resina. Recentemente, Longer ha anche introdotto un laser CNC, il RAY5. Con un prezzo accessibile di circa 360 dollari, il produttore rimane fedele al segmento di prezzo più basso. Tuttavia, Longer ha incorporato alcune caratteristiche speciali al RAY5, che non si trovano in altre macchine da incisione in questa fascia di prezzo. Per esempio, il RAY5 è dotato di un grande touchscreen e di un modulo WLAN per il controllo. Anche se il laser a diodi può ancora essere controllato tramite un cavo USB, in realtà non c'è bisogno di una connessione diretta tra il computer e lo strumento.

Informazioni sul prodotto

Prodotto Lungo RAY5
Dimensione 61 × 67 × 20 cm
Area di lavoro 40 × 40 cm
Alimentazione 110 V a 240 V AC
12 V 5 A DC
Modulatore laser FAC Diod Laser
405 nm
max. 5.5 Watt potenza ottica
fissa Fokus 30 mm
Dimensione dello spot a fuoco ottimale rettangolare 0,08 × 0,08 mm
Scheda madre LGT RAY V1.2
Microcontrollore ESP-WROOM-32
driver motore passo-passo A4988 (compatibile con Pololu)
Precisione 12,5 µm
Controlli Touchscreen, Wi-Fi, connessione USB, microSD
Software LaserGRBL, LightBurn (Gcode)
Link Homepage più lunga
RAY5





Setup - tutto il necessario è nella scatola

L'assemblaggio del Longer RAY5 dovrebbe richiedere circa mezz'ora. Non c'è bisogno di cercare attrezzi, dato che tutti i cacciaviti necessari sono inclusi nella confezione. Ci piace anche il fatto che tutte le viti e le piccole parti sono ordinate in piccoli sacchetti secondo le fasi di costruzione. Le istruzioni di montaggio stampate sono un po' piccole, ma c'è un PDF sulla scheda SD inclusa per lo zoom. Grazie al buon imballaggio e alle chiare istruzioni illustrate, il montaggio non richiede alcuna conoscenza da parte di esperti

Contenuto della confezione
Contenuto della confezione
Assemblato più lungo RAY5
Assemblato più lungo RAY5

Il RAY5 più lungo non richiede finecorsa. Questi non sono realmente necessari perché si può guidare il laser al punto zero manualmente.

Anche se il passaggio dei cavi non sembra perfetto, il cavo di nylon spesso nel cablaggio dal motore X e dal laser funziona perfettamente. I cavi rimangono sempre sopra la superficie di lavoro.

Il telaio di estrusioni di alluminio è sufficientemente stabile per un incisore laser. I cuscinetti di gomma sui piedi forniscono un supporto ragionevolmente sicuro, ma l'incisore laser può scivolare, specialmente durante i movimenti veloci. Una base di legno massiccio con una dimensione di circa 65 × 65 cm è quindi adatta come supporto per il laser. Fissato con le tre staffe allegate, il laser CNC può essere impostato in modo sicuro in questo modo.

Controlli - Il Wi-Fi lo rende semplice

Menù
Menù
Schermo visto attraverso occhiali protettivi
Schermo visto attraverso occhiali protettivi

Un touchscreen e un controllo Wi-Fi non sono disponibili in altri laser CNC, anche se ci sono alcuni fornitori che hanno gli accessori corrispondenti nella loro gamma di prodotti. Di solito bisogna affidarsi a soluzioni fai da te con una SBC come il Raspberry Pi per ottenere funzionalità simili con un laser a diodi. Il Longer RAY5 ha una caratteristica unica qui. Se il laser è collegato al Wi-Fi, i file GCode creati con LightBurn o LaserGRBL possono essere trasferiti facilmente. La scheda microSD può essere lasciata nell'incisore laser e non è necessario nemmeno un cavo USB.

Prima di iniziare un processo di incisione, è necessario spostare la testa laser manualmente al punto zero, il Longer RAY5 non ha un homing automatico. Il file desiderato viene selezionato tramite Sculpture. La funzione di cornice può essere usata per controllare in anticipo se l'oggetto da lavorare è nella posizione corretta. Il laser disegna quindi una cornice nelle dimensioni dell'uscita con l'intensità luminosa più bassa. Dopo un tocco su Cavre, inizia l'incisione.

Il grande touch screen è facile da leggere, anche con gli occhiali di sicurezza verdi. I pittogrammi selezionati sono quasi autoesplicativi. Durante un processo di incisione, la velocità e la potenza del laser possono essere regolate. Specialmente per i primi tentativi con un nuovo materiale, questo risparmia un paio di sessioni nella ricerca delle impostazioni perfette.

Tutte le funzioni del laser possono essere richiamate anche tramite il controllo Wi-Fi. Se il Longer RAY5 è collegato a una rete wireless, l'indirizzo IP viene visualizzato sul display. L'indirizzo è accessibile a tutti i dispositivi della stessa rete. Il CNC del laser può essere controllato tramite la pagina web e caricato con file GCode

Hardware - Un ESP-WROOM-32 controlla il RAY5

Scheda LGT RAY V1.2
Scheda LGT RAY V1.2

Scheda madre

Un'ispezione più attenta della scheda LGT RAY V1.2 rivela che il Longer RAY5 è controllato da un EPS32 con due core di processore. Così, uno dei core può occuparsi della connessione wireless, mentre l'altro esegue i compiti di calcolo necessari per il controllo del movimento. Durante i test, il microcontrollore ha dimostrato di essere straordinariamente stabile, tanto che non si sono verificati comportamenti inaspettati anche durante compiti lunghi. Un altro aspetto positivo è che i driver del motore passo-passo sono compatibili con Pololu. Questo rende possibile sostituire i driver difettosi o passare ad alternative più silenziose. I driver per motori passo-passo A4988 installati generano segnali di controllo che causano reazioni relativamente rumorose nei motori. Suoni simili sono noti dalle vecchie unità floppy disk.

Utilizzando gli slot liberi per i sensori e un altro driver per motori passo-passo è possibile estendere la funzionalità del RAY5. Per esempio, è possibile impostare dei finecorsa e una messa a fuoco automatica del laser.

Modulo laser

Modulo laser più lungo RAY5
Modulo laser più lungo RAY5

Il modulo laser da 5,5 watt impressiona con forti risultati durante il test. Un punto luminoso particolarmente stretto nel fuoco è probabilmente anche responsabile di questo. Longer specifica qui un'area di base quadrata di 0,08 × 0,08 mm. Poiché il laser ha un fuoco fisso, la testa del laser deve essere regolata in base all'altezza dell'oggetto. Purtroppo, questo non può essere fatto senza strumenti. A questo scopo, le viti di montaggio su entrambi i lati del laser devono essere allentate con una delle chiavi a brugola incluse. Un cilindro di alluminio incluso aiuta a trovare la giusta altezza. In seguito, le due viti possono essere nuovamente serrate. Il processo è un po' complicato dallo schermo a luce rossa.

La ventola per il raffreddamento del laser è in funzione in modo permanente finché il RAY5 è acceso. Usando una specie di ugello, si crea anche un leggero effetto di assistenza all'aria tramite la forte ventola. Quando si taglia la carta o i tessuti, tuttavia, si vorrebbe a volte un flusso d'aria un po' più debole qui, mentre questo appare abbastanza debole quando si lavora il legno.Non si è mai verificata alcuna fiamma durante i test.

Velocità di taglio più lunga RAY5
Velocità di taglio più lunga RAY5

Un test con un compensato di 3,5 mm di spessore ha prodotto risultati eccellenti sia per l'incisione che per il taglio. Due passaggi a 300 mm/min e 100 % di intensità luminosa hanno prodotto il miglior modello di taglio, con una linea di bruciatura larga circa 0,4 mm. Questo valore è importante per lavori di precisione quando si creano scatole o progetti equivalenti in compensato o altri materiali ingegnerizzati. Il kerf può essere compensato da molti programmi per controllare il laser di conseguenza

L'incisione con un valore di nero dal 20 al 100 % mostra il miglior effetto sul compensato a velocità comprese tra 2000 e 4500 mm/min con il 90 % di potenza massima e il 20 % di potenza minima. Poiché il legno è una materia prima naturale soggetta a forti oscillazioni, i valori determinati possono non essere trasferibili ad altri pezzi. Già a 1000 mm/min l'incisione è così profonda che il test si è dovuto fermare qui e le velocità inferiori non sono state eseguite

Anteprima in LightBurn
Anteprima in LightBurn
Impostazioni della scala di grigi
Impostazioni della scala di grigi
Risultati dell'incisione
Risultati dell'incisione

Il potente laser è anche in grado di lavorare molti altri materiali. Oltre al legno, il laser può tagliare tessuto, feltro, gommapiuma, acrilico colorato, cartone e carta. I timbri personalizzati possono essere creati con linoleum o gomma per timbri. L'incisione funziona anche su materiali come la pietra, l'alluminio anodizzato colorato o la pelle. Con alcune modifiche, anche il metallo e il vetro possono essere lavorati. La senape, le vernici a tempera o gli spray di colori speciali servono qui come mezzo per trasferire l'energia del laser, che altrimenti verrebbe semplicemente riflessa

Misure di protezione - un sensore di fiamma fornisce una certa tranquillità durante il lavoro

Il Longer RAY5 viene spedito con i soliti occhiali di sicurezza laser verdi dalla Cina. Non siamo in grado di determinare se questi soddisfano qualche standard di sicurezza. A parte questo, il laser ha un sensore a infrarossi per rilevare le fiamme e un sensore di posizione per rilevare se l'incisore è stabile. Soprattutto quando si lavora con materiali infiammabili, il sensore di fiamma è in qualche modo rassicurante, dopo tutto. Prima che il materiale possa davvero prendere fuoco, il laser viene spento per evitare un'emergenza. La potente ventola dovrebbe essere sufficiente a spegnere un incendio. Un forte allarme che suona allo stesso tempo fa anche aumentare la consapevolezza di un possibile problema.

Sia le fiamme (da un accendino) che uno scuotimento del RAY5 sono stati rilevati correttamente nel test e il laser si è spento. L'unico inconveniente è che il laser deve essere completamente riavviato dopo.

Emissioni - rumorose e puzzolenti

Gli incisori laser aperti come il Longer RAY5 hanno un problema comune. I vapori del materiale lavorato si disperdono in tutta la stanza. Tuttavia, poiché i riflessi della luce laser possono essere dannosi quanto il raggio stesso, aprire tutte le finestre durante il funzionamento non è un'opzione. Dopo tutto, i raggi deviati potrebbero danneggiare gli altri. Trovare una stanza ben ventilata che sia anche il più possibile a prova di luce può essere difficile.

Inoltre, il Longer RAY5 ha un livello di rumore piuttosto alto durante il funzionamento. I motori passo-passo ronzano in diverse tonalità a seconda della velocità. Anche la forte ventola del laser è fastidiosa.

Verdetto

The Longer Ray 5 fornito da:
The Longer Ray 5 fornito da:
Più lungo

Il Longer RAY5 fornisce buoni risultati ad un prezzo equo. Con la possibilità di controllare il laser CNC via Wi-Fi e touchscreen, il dispositivo si distingue dalla massa di laser fai da te. Per ottenere buoni risultati, probabilmente bisogna prima fare qualche prova.

Il Longer RAY5 convince con un controllo ben progettato e un laser potente. Con le sue opzioni di aggiornamento, l'incisore laser offre un sacco di potenziale.

Per gli appassionati del fai da te, il piccolo incisore laser è adatto. Tuttavia, si dovrebbe sempre prestare attenzione alle istruzioni di sicurezza quando si lavora con il laser. Longer ha tagliato alcuni angoli per raggiungere il basso prezzo di vendita, ma l'intero pacchetto del RAY5 è conveniente.

Prezzi e disponibilità

Il più lungo RAY5è disponibile tramite la homepage del produttore. Il prezzo di circa 360 dollari include le spese di spedizione e le tasse di importazione. Il nostro dispositivo di prova è arrivato entro cinque giorni. Fino a gennaio, il 14. 2022 è possibile risparmiare fino a 60 dollari con il codice coupon: 87V69CDZXW5J

Attenzione

Il Longer RAY5 è uno strumento con il quale si possono certamente produrre numerosi bei progetti. Ma come ogni strumento di lavoro, questo dispositivo laser CNC ha dei rischi che possono essere evitati con una corretta manipolazione.

Il potente laser può danneggiare gravemente gli occhi e la pelle, inoltre i riflessi del raggio laser sono sufficienti a causare enormi danni alla retina. Assicuratevi di indossare sempre occhiali di sicurezza laser per lo spettro luminoso appropriato di 450 nm con una densità ottica di 5 (OD5) o superiore quando il laser è in funzione. Assicurarsi che nessun occhio non protetto si trovi nella stessa stanza del laser attivo (anche molti animali domestici hanno occhi) e che la luce del laser non danneggi altri attraverso finestre o porte.

Non raggiungere l'area di lavoro del laser. Un movimento imprevisto potrebbe causare lesioni a causa del pizzicamento di componenti o del contatto con il raggio laser.

Nonostante le ampie misure di sicurezza di Longer, c'è ancora un rischio di incendio quando si lavora con l'incisore laser, non permettere al laser di funzionare incustodito. Assicurarsi che ci sia una buona ventilazione e non lavorare su materiali che rilasciano sostanze nocive o tossiche quando vengono riscaldati o bruciati. Per esempio, il PVC o il vinile possono rilasciare fumi corrosivi di cloruro di idrogeno quando vengono lavorati con il laser.
