Nick Gillard presenta pico-mac-nano: un Macintosh Classic alto 62 mm costruito utilizzando una scheda WaveShare Pico Zero Raspberry Pi

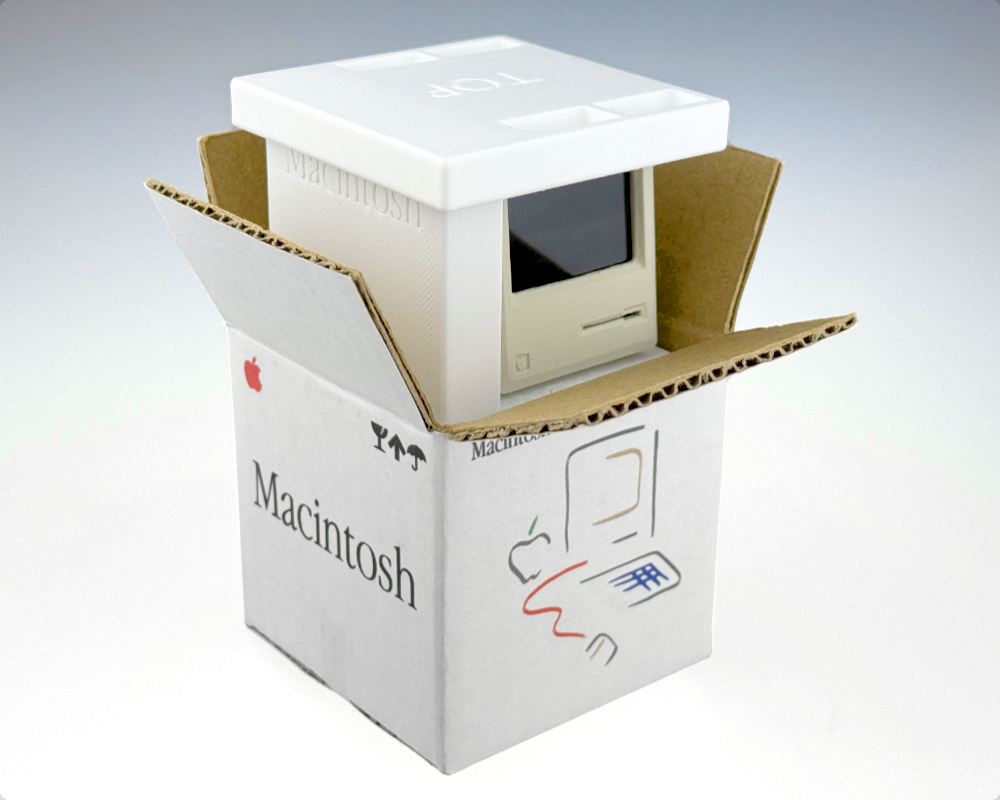

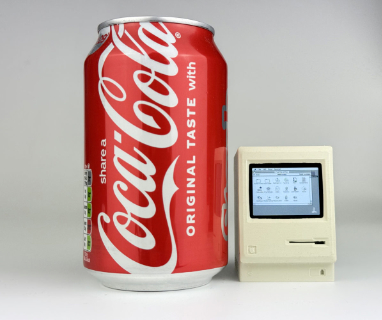

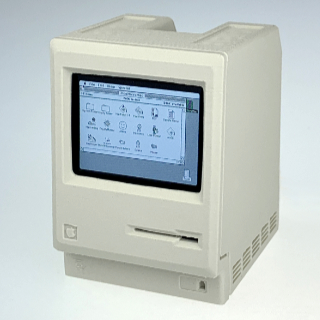

Nick Gillard ha presentato uno dei Macintosh Classici funzionanti più piccoli al mondo, con un'altezza di soli 62 mm (2,44 pollici). Il progetto sfrutta la minuscola scheda WaveShare Pico Zero Raspberry Pi che esegue una versione modificata di pico-mac Macintosh Classics dell'emulatore pico-mac Macintosh 128K. Il pico-mac-nano completamente assemblato può essere acquistato dal negozio 1-bit rainbow per £56 (~$75). Un'edizione da collezione in scatola può essere acquistata per 78 sterline (~$105).

L'emulazione Macintosh esiste da decenni e gli utenti più accaniti hanno eseguito il sistema operativo e le applicazioni su desktop e tablet, spesso utilizzando i metodi Hackintosh metodi. È divertente notare che gli unici Mac touchscreen disponibili oggi sono i tablet PC con macOS. Il progetto pico-mac emula il Mac Classic 128K originale su schede Raspberry Pi.

Per creare il pico-mac-nano, il signor Gillard ha fatto ricorso a diversi hack e modifiche per inserire i componenti funzionanti nel piccolo case stampato in 3D. Il primo è stato quello di aggirare la limitazione hardware di ruotare il frame buffer del display per adattarlo al display LCD da 2 pollici da 480 x 640 pixel. Non è stato possibile far funzionare la risoluzione nativa del display Mac di 512 x 342 pixel a causa della limitata larghezza di banda di elaborazione, quindi l'emulatore pico-nano è stato modificato per produrre 480 x 342 pixel, il che ha funzionato felicemente.

Il pannello LCD utilizzato riceve un ingresso RGB di 5 bit per il rosso, 6 bit per il verde e 5 bit per il blu, ma i 16 bit totali superano di nuovo la larghezza di banda hardware disponibile. La soluzione è stata quella di impostare i due bit più significativi di ciascun canale di colore, riducendo in modo significativo i bit totali necessari per pilotare il pannello.

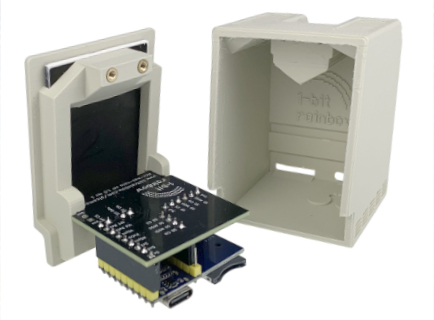

L'involucro e il PCB di interfaccia personalizzato sono stati stampati in 3D, consentendo di collegare facilmente l'LCD alla scheda Raspberry Pi. La porta USB-C rivolta verso il retro della scheda accetta l'alimentazione e si collega alla tastiera e al mouse esterni mediante l'uso di un cavo splitter USB-C. L'emulatore pico-mac modificato funziona con la scheda microSD rivolta verso il retro.
